Химическое строение нуклеиновых кислот. MarvinSketch
Рисунок никлеозидов, выполненный с помошью программы MarvinSketch

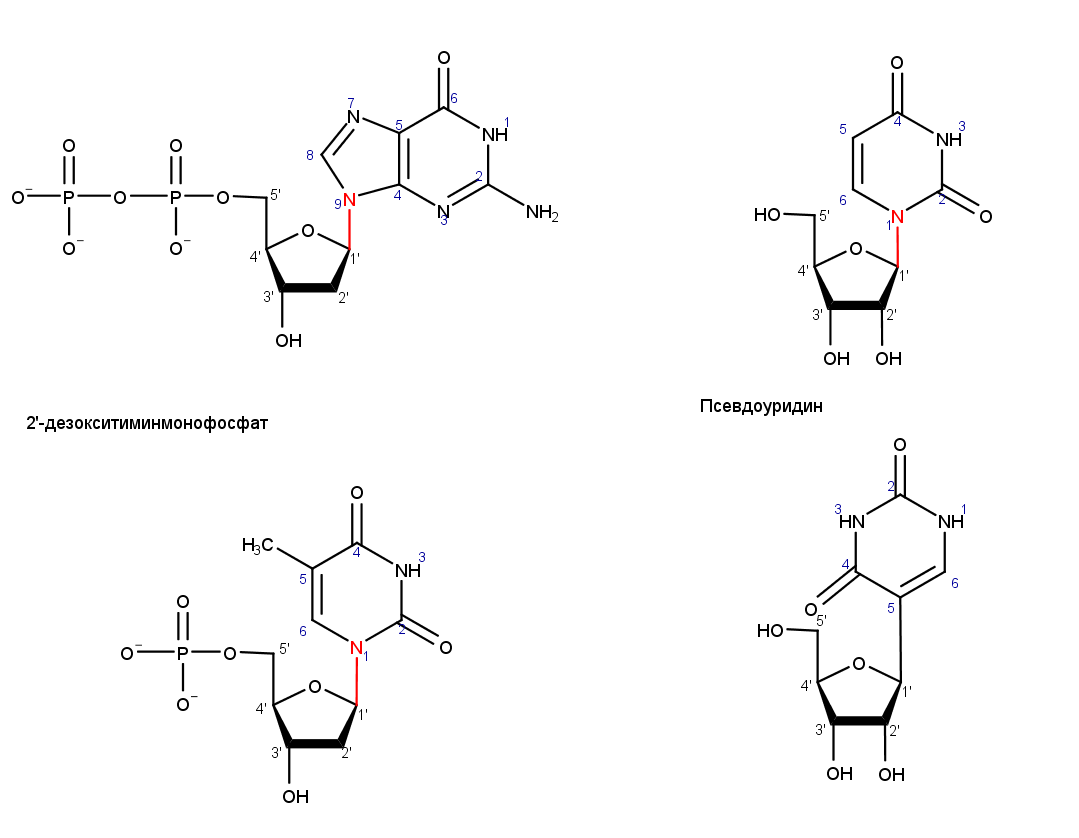

В верхней части рисунка изображены нуклеотиды: 2'-дезоксигуанозиндифосфат и 2'-дезокситимидинмонофосфат, которые состоят из азотистых оснований, дезоксирибозы и двух или одного остатка фосфорной кислоты соответственно. В нижней части изображены нуклеозиды уридин и псевдоуридин, которые встречаются в РНК. Они состоят из азотистого основания и рибозы.
Также в формате mrv
В работе были использованы готовые заготовки (Template > Nucleosides). Атомы остатков азотистых оснований и сахара пронумерованы, красным цветом выделены атомы, связанные N-гликозидной связью. Обратите внимание, что у псевдоуридина образуется связь C(5)—C(1'), поэтому она не выделена.
Изображение фрагмента двухцепочечной ДНК
Также было воспроизведено изображение фрагмента двухцепочечной ДНК, приведенного в презентации к занятию (рис.3).
Также в формате mrv

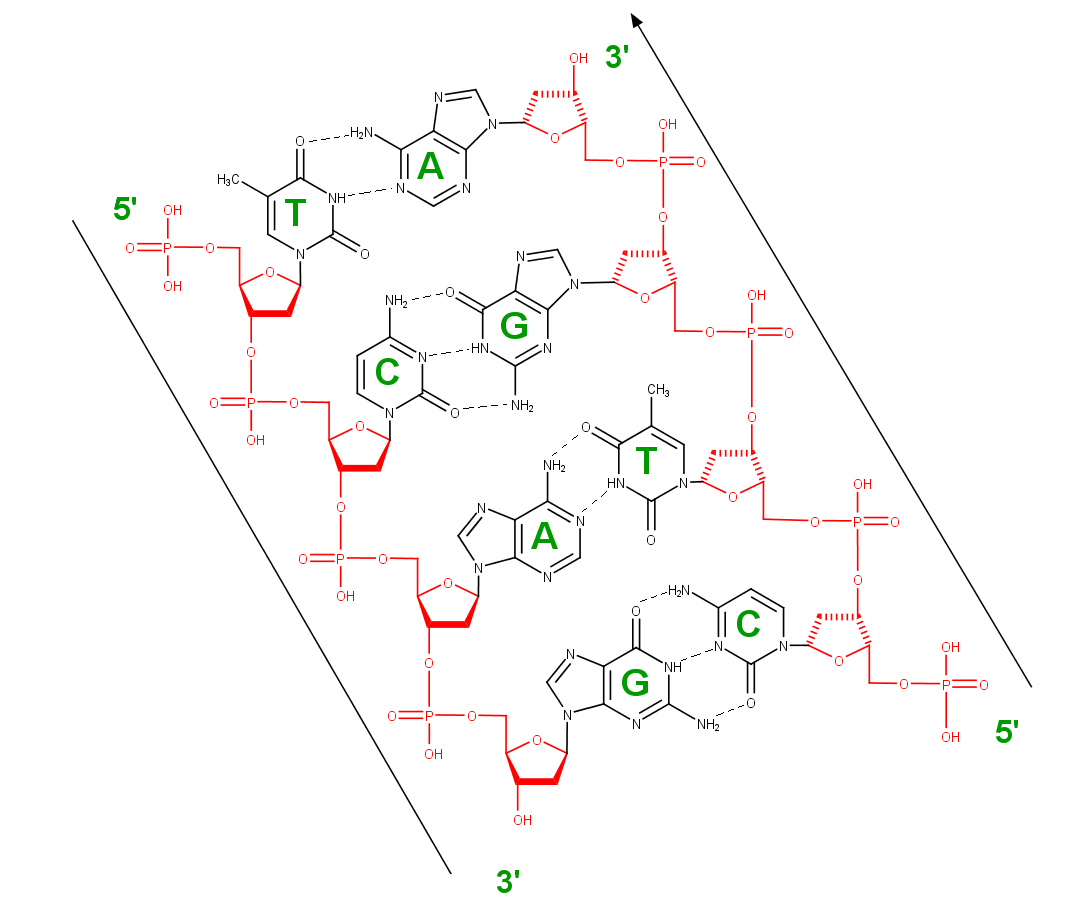

Это задание так же выполнялось с использование готовых заготовок. Остов выделен красным цветом, азотистые основания подписаны. Стрелками показано направление цепи от 5' конца к 3' концу. Водородные связи указаны пунктирными линиями.
