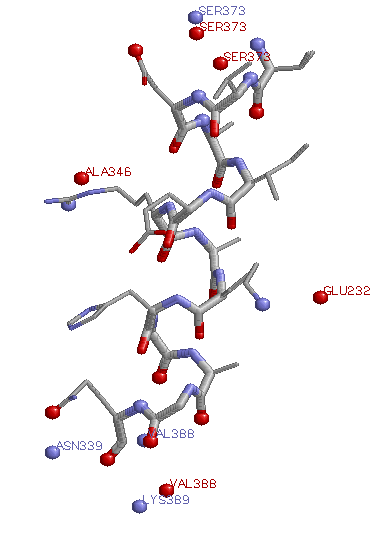

Гидрофильные контакты альфа-спирали и остальной части белка
Изображены атомы азота (синие) и кислорода (красные) альфа-спирали и остальной части белка, находящиеся не дальше 3.7 Å (критерий контакта) друг от друга
Атомы, не принадлежащие альфа-спирали, подписаны

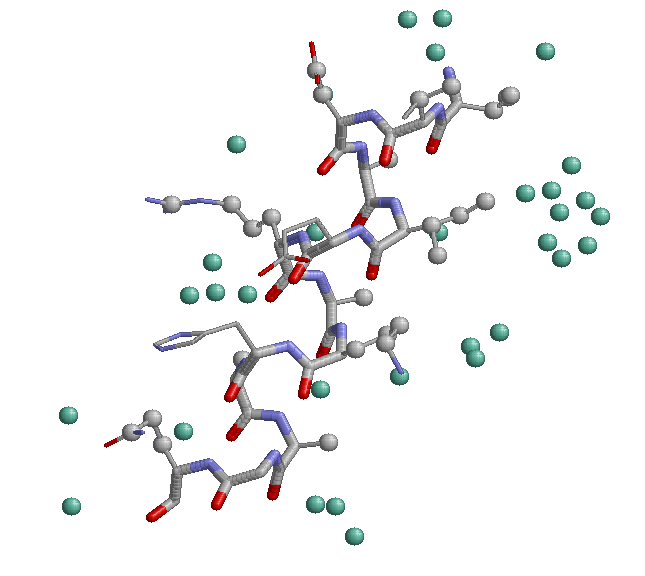

Гидрофобное взаимодействие
Изображны атомы углерода (серые) и серы (желтые) боковых остатков (альфа-спирали и остальной части белка), находящиеся не дальше 5.0 Å (критерий контакта) друг от друга
В выбранной альфа спирали нет атомов серы, а атомы серы остальной части белка не попали в радиус 5.0 Å от атомов углерода альфа-спирали, потэтому изображены только атомы углерода
Атомы углерода, не принадлежащие альфа-спирали, подкрашены зеленым
