1. Подготовим файл координат и файл топологии, используя файл box_38.gro с 38 молекулами этана (плотность как в жидкой фазе).

 make_ndx -f box_38.gro -o 1.ndx

Создадим gro файл с одной молекулой и зададим ячейку


  editconf -f box_38.gro -o et1.gro -n 1.ndx
  editconf -f et1.gro -o et.gro -d 2 -c

В результате получим файл et.gro . Исправим файл et.top из прошлого задания, сократив число молекул до 1 ( et.top ).

2. 5 файлов с разными параметрами контроля температуры:
be.mdp - метод Берендсена для контроля температуры.
vr.mdp - метод "Velocity rescale" для контроля температуры.
nh.mdp - метод Нуза-Хувера для контроля температуры.
an.mdp - метод Андерсена для контроля температуры.
sd.mdp - метод стохастической молекулярной динамики.

3. Сначала построим входные файлы для молекулярно-динамического движка mdrun с помощью grompp:

  grompp -f ${i}.mdp -c et.gro -p et.top -o et_${i}.tpr
  # где i: be,vr,nh,an,sd  список mdp файлов

4. Для каждого из 5 tpr файлов запустим mdrun:

  mdrun -deffnm et_${i} -v -nt 1

5. Теперь переходим к анализу результатов. Начнем с визуального анализа. Для каждой из 5 систем проведем конвертацию в pdb и просмотрим в PyMol:

  trjconv -f et_${i}.trr -s et_${i}.tpr -o et_${i}.pdb

• метод Берендсена: CH3-группы молекулы быстро вращается вдоль C-C связи, движения водродов при этом напоминают движения лопостей вертолета, затем молекла начинает вращается и поперек C-C связи и во всех других направления.
• метод Velocity rescale: вначале видны колебания длины C-H связей, затем, как и в случае Берендсена, CH3-группы начинают вращаться друг относительно друга, а потом начинает вращаться вся молеула целиком.
• метод Нуза-Хувер: также наблюдаются вращения CH3-групп относительно друг друга, но вся молекула при этом не вращается (ось C-C почти неподвижна).
• метод Андерсена: картина резко отличается от выше упомянутых, CH3-группы не вращаются, наблюдаются лишь несильные изменения валентных углов и длин связей (возможно молекула этана ведет себя так при очень низких температурах или в кристалле, где поворотам препятсвуют другие молекулы).
• метод стохастической молекулярной динамики: CH3-группы неподвижны друг относительно друга, вся молекула целиком вращается, мне кажется это не очень правдоподобным.

6. Сравним потенциальную энергию связи и кинетическую энергию для каждой из 5 систем:

 g_energy -f et_${i}.edr -o et_${i}_en.xvg

Построим графики изменения энергий. Для этого воспользуемся Gnuplot:

  set datafile commentschars "#@&"
  plot "./et_be_en.xvg" using 1:2,  "./et_be_en.xvg" using 1:3
  ....
  plot "./et_sd_en.xvg" using 1:2,  "./et_sd_en.xvg" using 1:3

На графиках зеленым показана кинетическая энергия, красным - потенциальная. По оси x - время в пико-секундах.

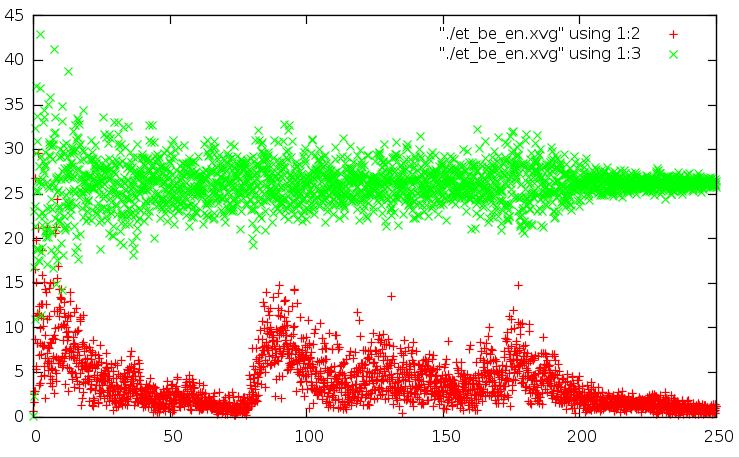

График для метода Берендсена:

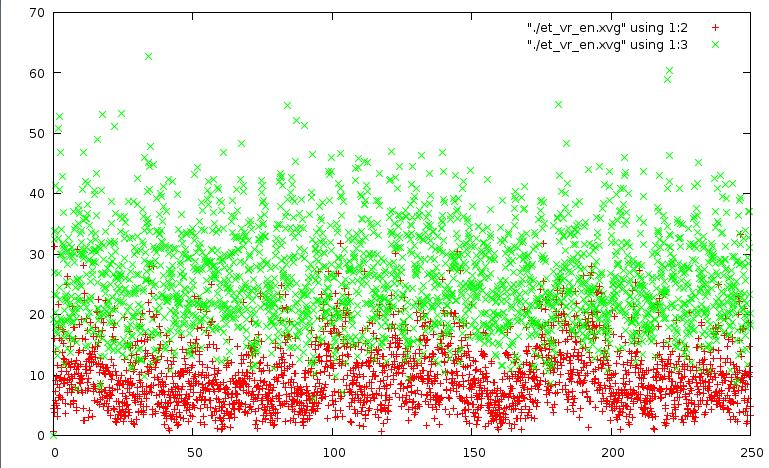

График для метода "Velocity rescale":

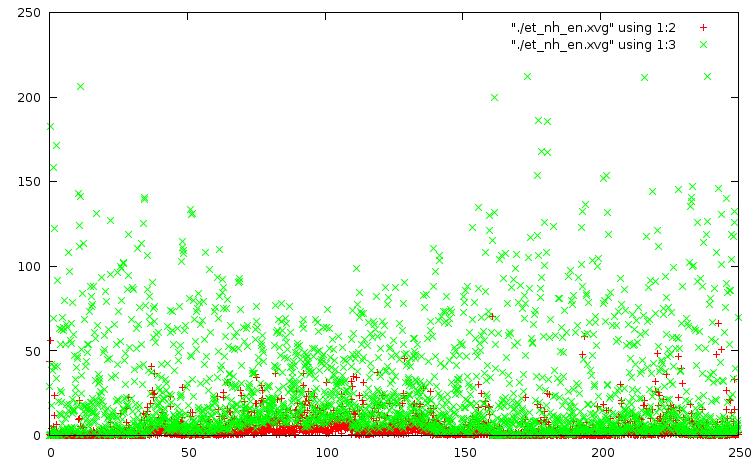

График для метода Нуза-Хувера:

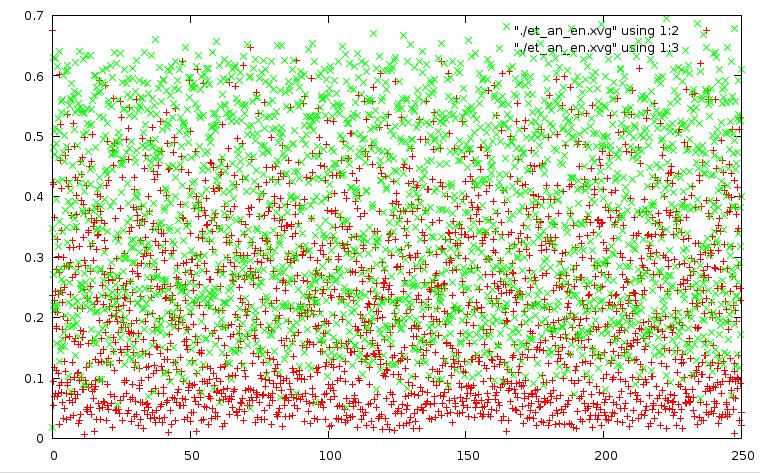

График для метода Андерсена:

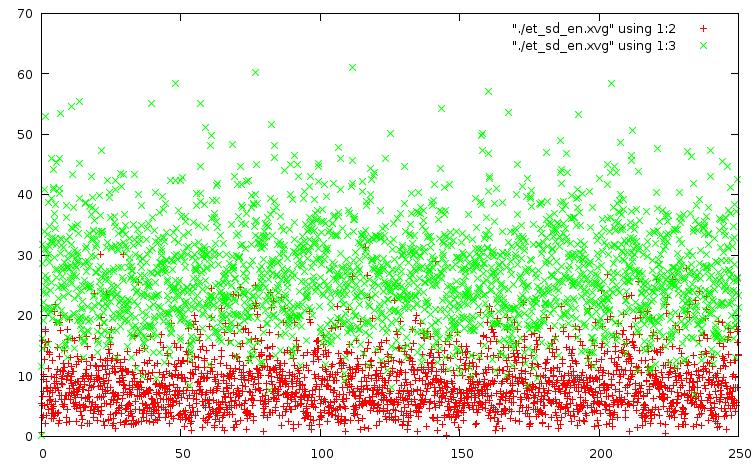

График для метода стохастической молекулярной динамики:

7. Рассмотрим распределение длинны связи С-С за время моделирования. Сначала создадим индекс файл с одной связью. В текстовом редакторе создайте файл b.ndx со следующим содержимым:

  [ b ]
  1 2

И запустим утилиту по анализу связей g_bond:

  g_bond -f et_${i}.trr -s et_${i}.tpr -o bond_${i}.xvg -n b.ndx

Графики изменений C-C связей за время моделирования:

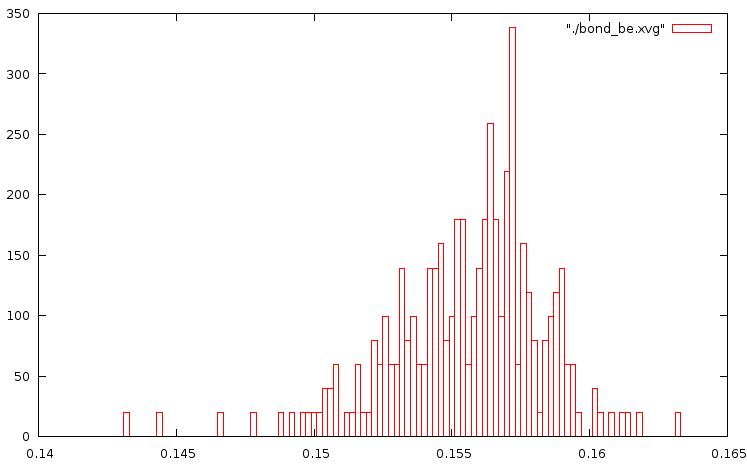

График для метода Берендсена:

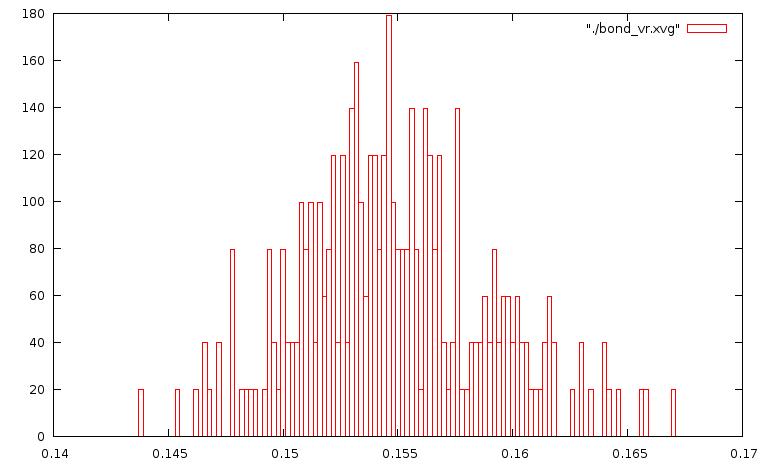

График для метода "Velocity rescale":

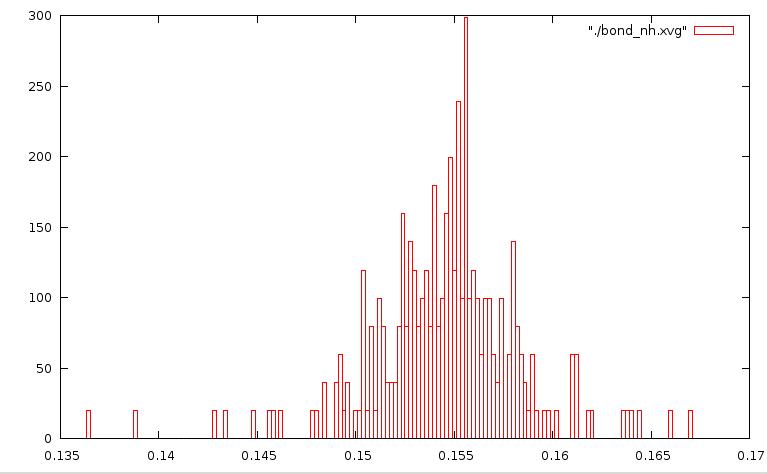

График для метода Нуза-Хувера:

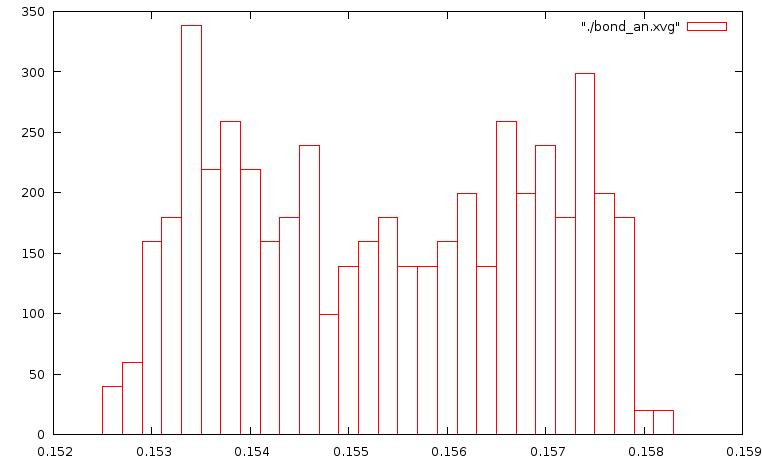

График для метода Андерсена:

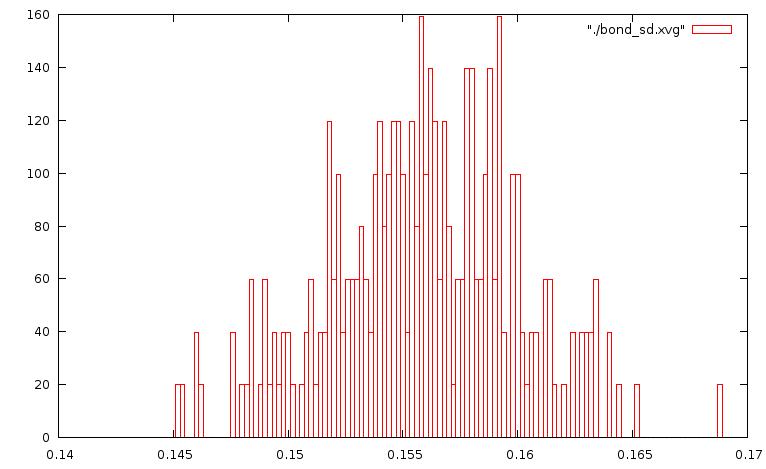

График для метода стохастической молекулярной динамики:

8. Сравним распределение длин связей с распределением Больцмана:

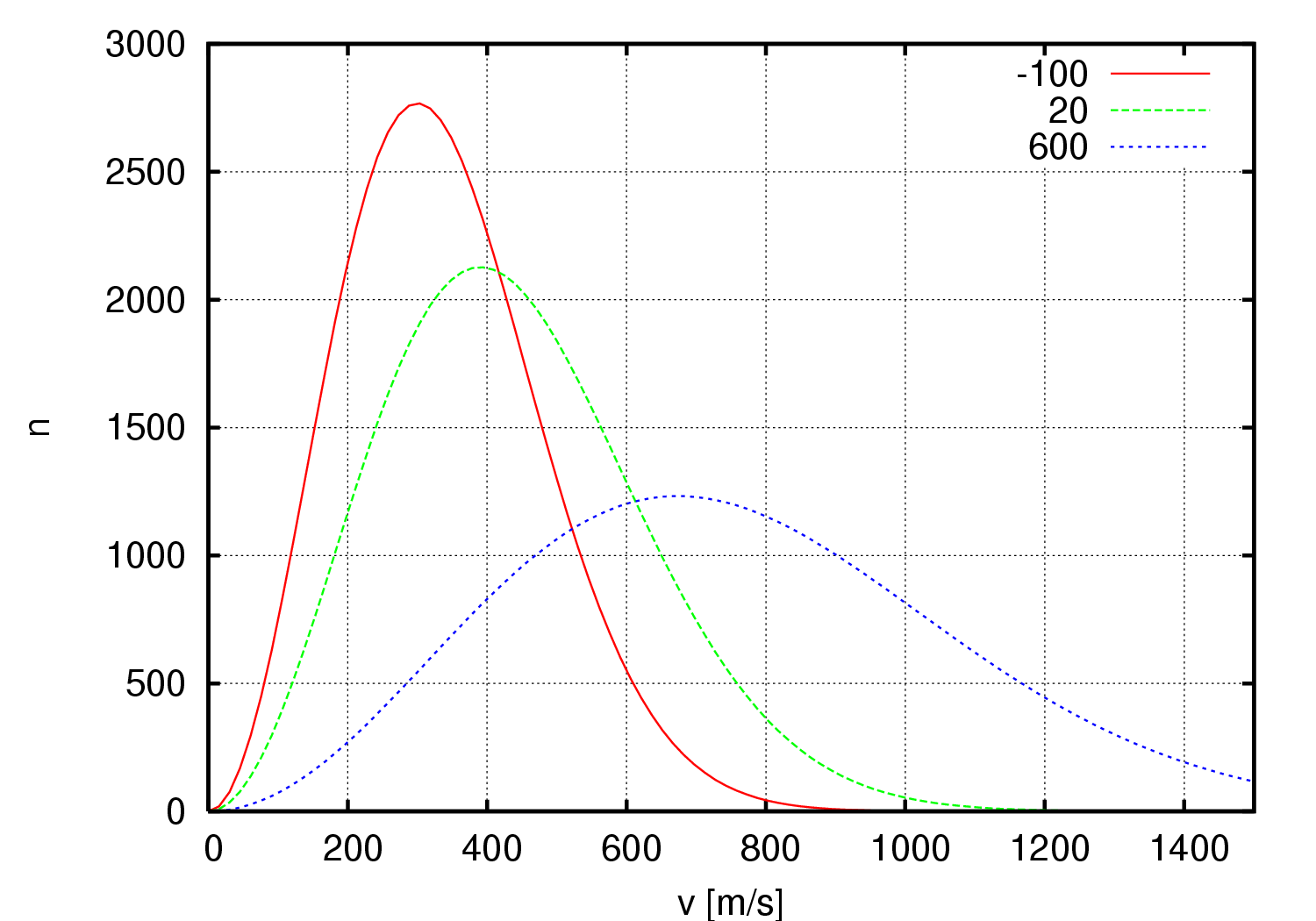

Распределение Больцмана:

Можелирование проводилось при температуре 300 K, значит распределение длин связей должно быть близко к зеленой пунктрирной линии.

С этой точки зрения метод Андерсона хуже остальных методов. Похожее распределение имеют методы Velocity rescale и стохастической молекулярной динамики, однако учитывая странное поведение молеклы при моделировании методом стохастической молекулярной динамики, метод Velocity rescale вероятно лучший.
