Таблица. Измерение торсионных углов остатка Xxx10 в белке XXXX_BACSU, цепь А

Название
двугранного
угла 		Угол определяется по координатам атомов
(обращение к атому в соответствие с синтаксисом RasMol,
в скобках – название атома) 		Данный угол описывает
поворот вокруг связи 		Результат измерения
с помощью RasMol
φ
  1. LYS22:A.C (карбонильный углерод 22-го остатка цепи А)
  2. LYS22:A.N
    3. (остовный азот 22-го остатка цепи А)
  3. ASP23:A.CA
    4. (альфа-углерод 23-го остатка цепи А)
  4. ASP23:A.CB
    5. (бета-углерод 23-го остатка цепи А)
N23 - Cα23 60.1
ψ
  1. ASP23:A.N (остовный азот 23-го остатка цепи А)
  2. ASP23:A.CA (альфа-углерод 23-го остатка цепи А)
  3. ASP23:A.C (карбонильный углерод 23-го остатка цепи А)
  4. SER24:A.N (остовный азот 24-го остатка цепи А)
Cα23 - C23 117.9
ω
  1. ASP23:A.CA (альфа углерод 23-го остатка цепи А)
  2. ASP23:A.C (карбонильный углерод 23-го остатка цепи А)
  3. SER24:A.N (остовный азот 24-го остатка цепи А)
  4. SER24:A.CA (альфа-углерод 24-го остатка цепи А)
C23 - N24 177.8

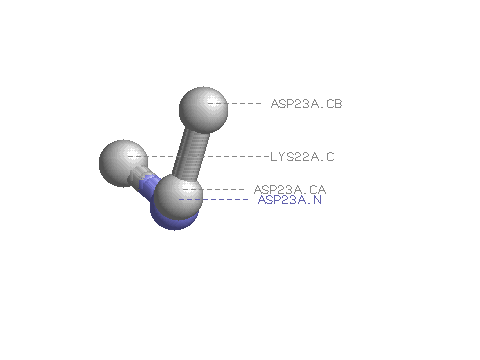

схема нахождения угла фи


скрипт для получения изображения

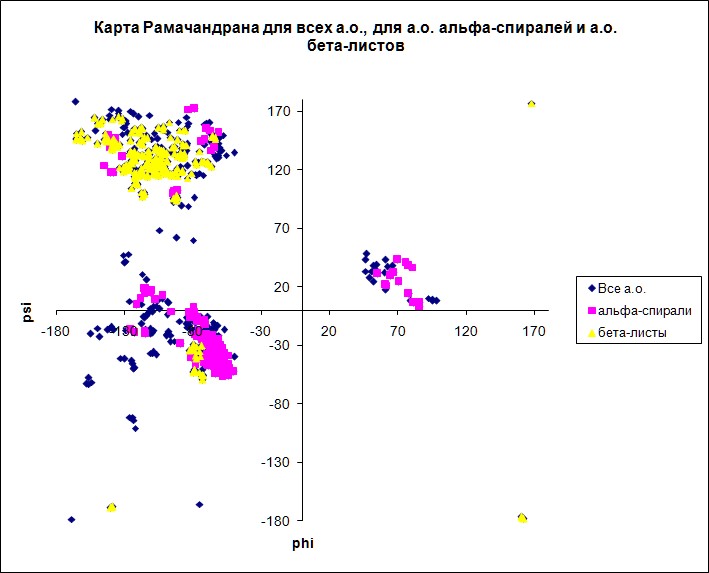

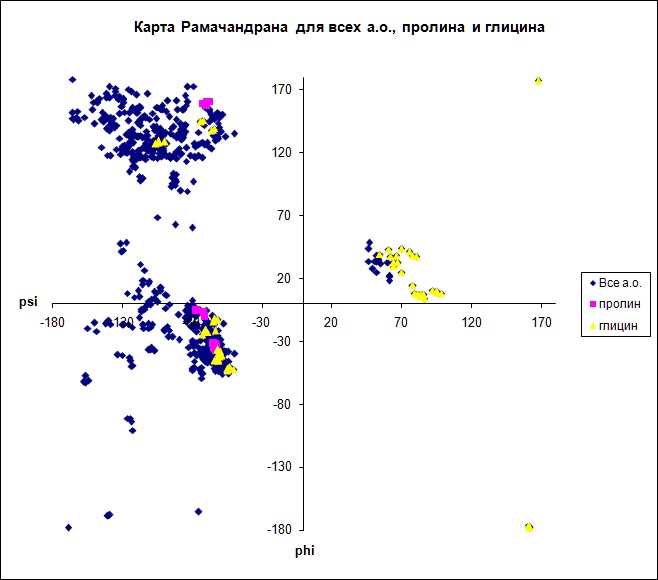

Карты рамачандрана:
