Занятие 2

Уровни электронной плотности для аминокислот (картинки кликабельны)

Плохо вписанный B/E1020

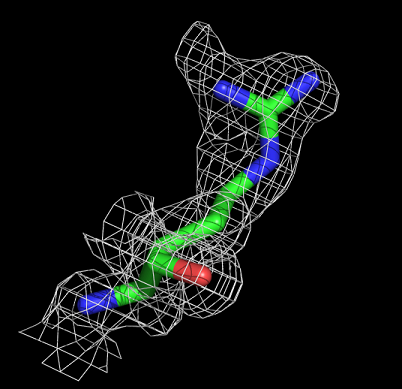

Неплохо вписанный A/R71


Отлично вписанный A/58F

Симметрия

Строка из файла:
CRYST1 76.650 76.650 140.070 90.00 90.00 90.00 P 43 21 2 16

Расшифровка:

• Группа симметрии: P 4₃ 2₁ 2 (сущность этой группы симметрии)
• Параметры ячейки:
  Размер по оси X: 76.650
  Размер по оси Y: 76.650
  Размер по оси Z: 140.070
  Все оси перпендикулярны друг другу


• Соседи по ячейке (кликабельно, для красоты включен ортогональный вид):


  Вид спереди	Вид сбоку
  Вид сверху


  Всего - 16 соседей.


• Кристаллографическая симметрия - демонстрационная картинка:


Качество структурных факторов

Получен 77591 структурный фактор.
Максимальная амплитуда рефлекса - 497,6.
Минимальная амплитуда рефлекса - 0,32 (при стандартном отклонении 23,411).
Более-менее достоверно измеренные амплитуды (> 2 стандартных отклонений) - > 7.
