Химическое строение нуклеиновых кислот
С помощью онлайн-программы MarvinJS были изображены следующие химические структуры (Рис. 1):

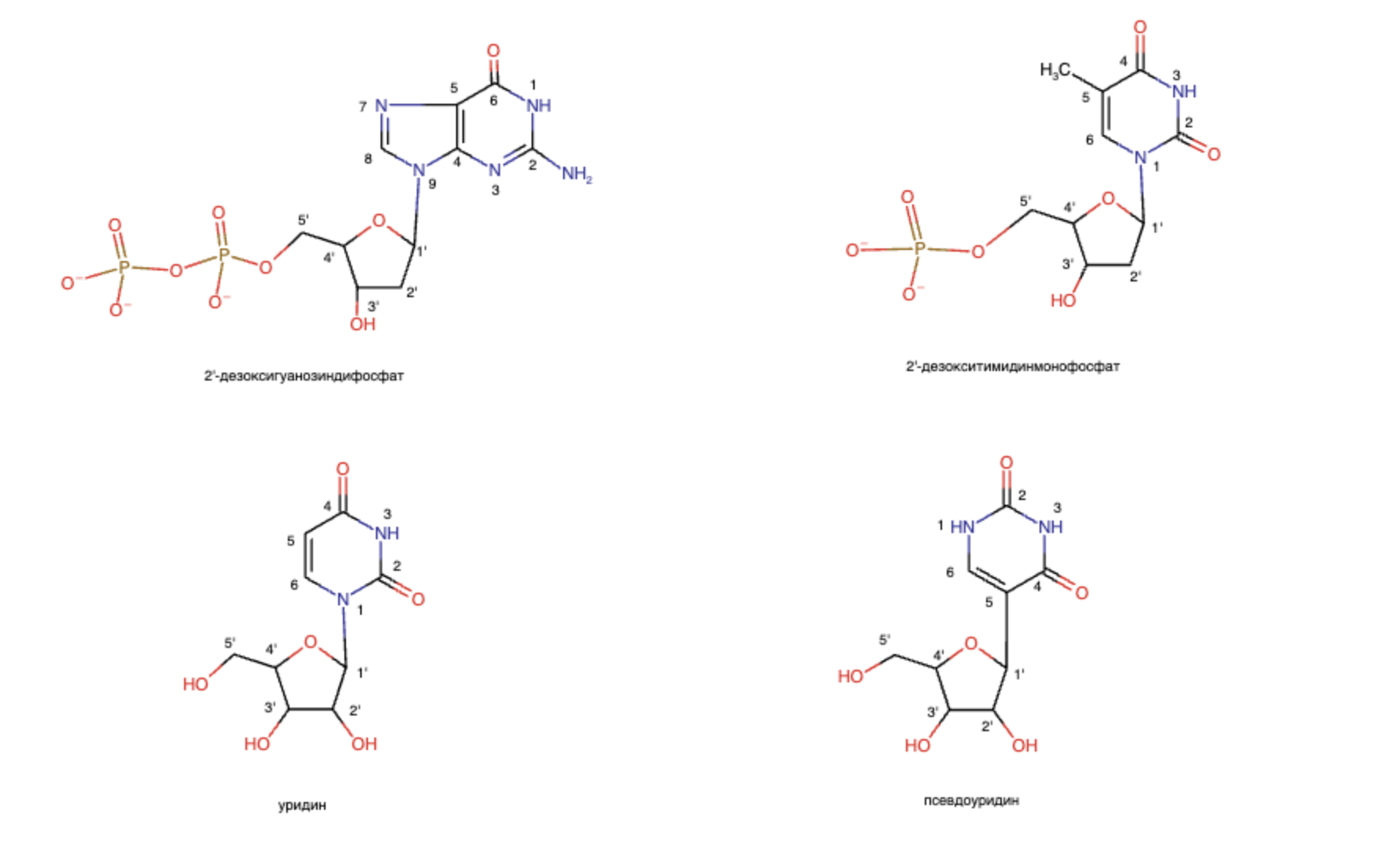

Рис.1 Нуклеотиды и нуклеозиды. В левом верхнем углу изображен 2'-дезоксигуанозиндифосфат, в левом нижнем – уридин, в правом верхнем – 2'-дезокситимидинмонофосфат, в правом нижнем – псевдоуридин.
Оригинальный рисунок можно скачать по ссылке: H:/term3/block1/pr1/nucl.mrv (лежит в аналогичной папке на кодомо)
С помощью все той же онлайн-программы был изображен фрагмент двухцепочечной ДНК (Рис. 2):

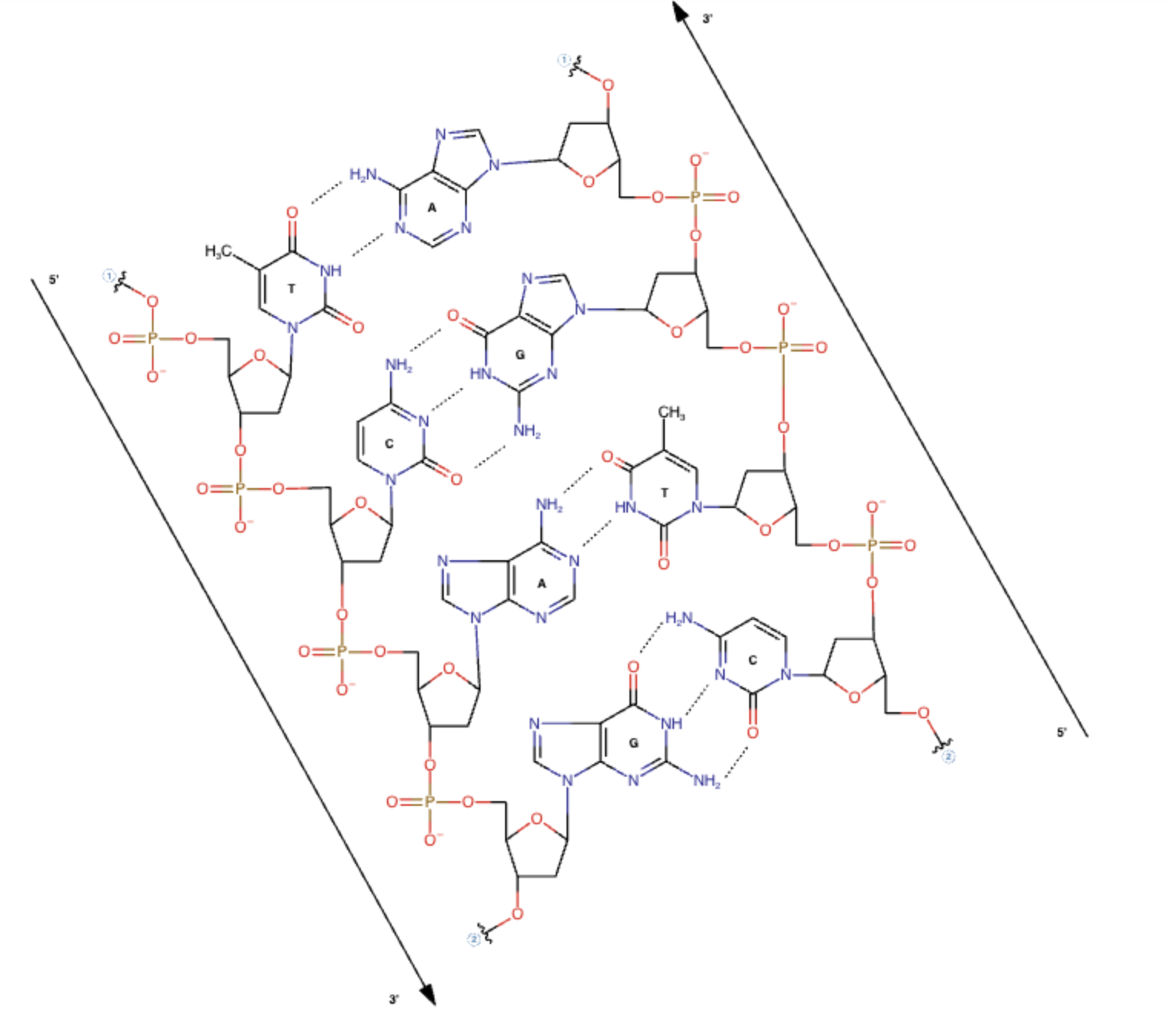

Рис.2 Фрагмент двухцепочечной ДНК. Пунктиром обозначены водородные связи, буквы соответствуют: A – аденину, G – гуанину, C – цитозину, T – тимину. Стрелками уканазы направления цепей.
Оригинальный рисунок можно скачать по ссылке: H:/term3/block1/pr1/dna.mrv (лежит в аналогичной папке на кодомо)
