СТРУКТУРА НУКЛЕИНОВЫХ КИСЛОТ

 Назад

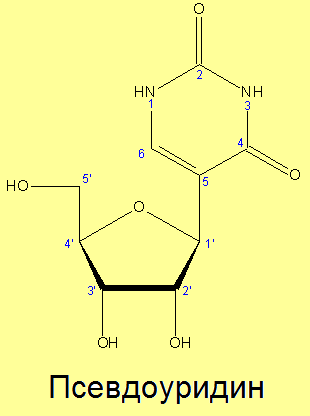

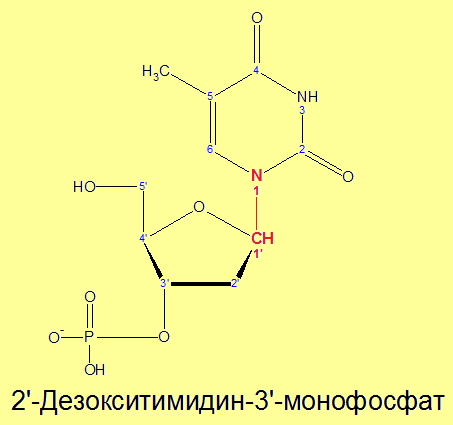

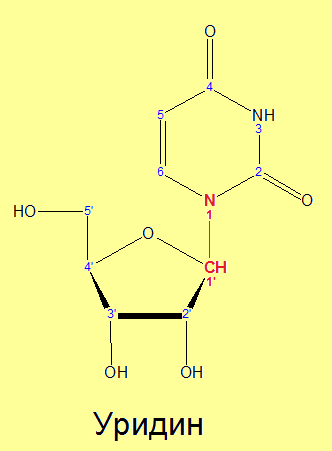

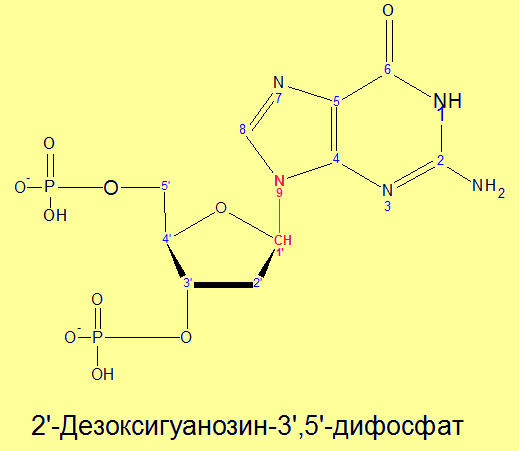

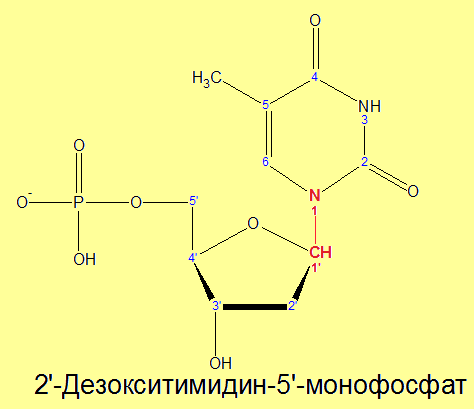

Далее приведены изображения заданных структур, созданные при помощи программы Chem Sketch. Атомы азотистых оснований и дезоксирибозы пронумерованы согласно номенклатуре. Красным обозначены атомы, образующие N-гликозидную связь. В псевдоуридине сахар связывается не с азотом, а с углеродом: N-гликозидной связи нет.

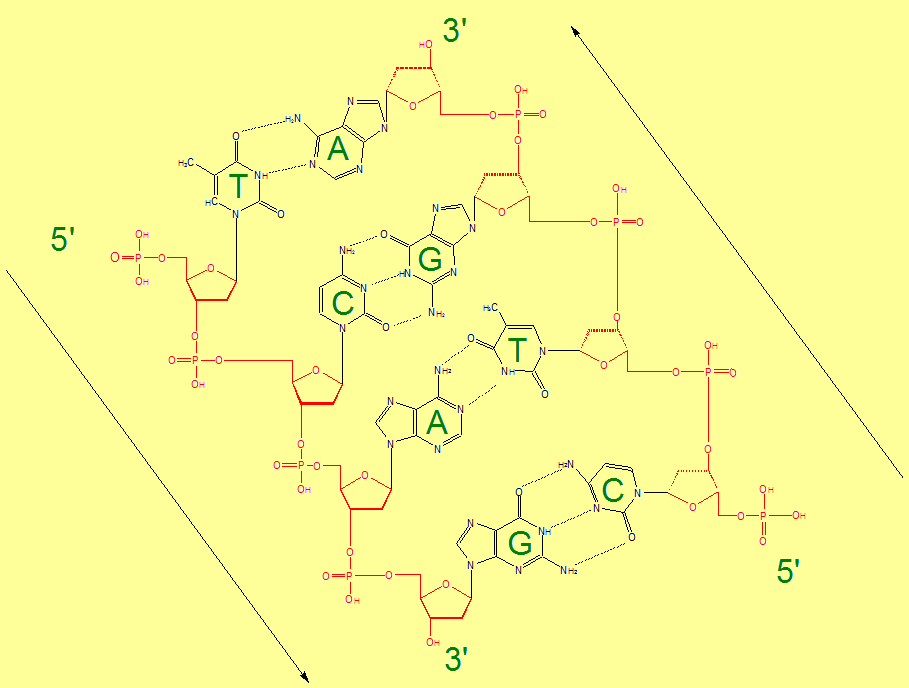

На следующем рисунке изображён фрагмент первичной структуры двойной цепи ДНК. Обозначены 3'- и 5'-сахарные концы, сахаро-фосфатный остов выделен красным. Названия азотистых оснований сокращены: C - цитидиловое, G - гуанидиловое, A - адениловое, T - тимидиловое.
© Галкин Федор
