Матрицы переходов

Глобальное выравнивание

  • Матрица переходов строилась для двух последовательностей. Одна последовательность (SKIV) состоит из первых четырёх аминокислотных остатков белка ENO_ECOLI. Вторая последовательность (SKAIC) получена из первой с помощью замены двух остатков и последующей вставки одного произвольного остатка.
  • Параметры построения матрицы переходов:
    вес совпадения = 2
    вес замены = -1
    штраф за делецию = -2
  • Выравнивание, соответствующее оптимальному пути:
    Seq1  SK-IV
      || |
Seq2  SKAIC
    На картинке оно выделено красным цветом.
  • Вес оптимального пути равен 3. Это говорит о том, что данные последовательности очень близки по аминокислотному составу. Впрочем, достаточно взглянуть на картинку, чтобы это понять, так как оптимальный путь проходит почти по главной диагонали.

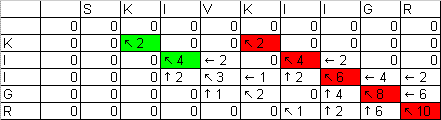

Локальное выравнивание

  • Матрица переходов строилась для следующих последовательностей:
    1)Первые 9 остатков (SKIVKIIGR) белка ENO_ECOLI.
    2)Вторая, третья, седьмая, восьмая и девятая (KIIGR) аминокислоты белка ENO_ECOLI.
  • Параметры построения матрицы переходов:
    вес совпадения = 2
    вес замены = -1
    штраф за делецию = -2
  • Выравнивания, соответствующие:
    1) Оптимальному пути
    Seq1  5 KIIGR 9
        |||||
Seq2  1 KIIGR 5
    Показано красным цветом.     		2) Субоптимальному пути
    Seq1  2 KI 3
        ||
Seq2  1 KI 2
    Показано зелёным цветом.
  • Вес оптимального пути равен 10, а субоптимального — 4. Интересно заметить, что достигается максимально возможное значение (10) веса выравнивания для оптимального пути при данных параметрах(значения весов и количество аминокислот в последовательностях). Это объясняется очень просто: вторая аминокислота совпадает с пятой, а третья — с шестой. :)))

Влияние параметров на глобальное выравнивание

С помощью программы Needle из пакета EMBOSS были построены 3 глобальных выравнивания с разными параметрами: со штрафом 10, 5 и 1 соответственно за открытие делеции и со штрафом 1 за продолжение делеции.
Объекты выравнивания:
Первые два выравнивания в точности совпадают, а третье отличается.
Ниже приведены первое и третье выравнивания.
ENO_ECOLI          1 SKIVKIIGREIIDSRGNPTVEAEVHLEGGFVGMAAAPSGASTGSREALEL     50

posledovat         1                                                         0

ENO_ECOLI         51 RDGDKSRFLGKGVTKAVAAVNGPIAQALIGKDAKDQAGIDKIMIDLDGTE    100

posledovat         1                                                         0

ENO_ECOLI        101 NKSKFGANAILAVSLANAKAAAAAKGMPLYEHIAELNGTPGKYSMPVPMM    150

posledovat         1                                                         0

ENO_ECOLI        151 NIINGGEHADNNVDIQEFMIQPVGAKTVKEAIRMGSEVFHHLAKVLKAKG    200

posledovat         1                                                         0

ENO_ECOLI        201 MNTAVGDEGGYAPNLGSNAEALAVIAEAVKAAGYELGKDITLAMDCAAS-    249
                                                               .:|...:
posledovat         1                                           IIDSRGNP      8

ENO_ECOLI        250 --EFYKDGKYVLAGEGNKAFTSEEFTHFLEELTKQYPIVSIEDGLDESDW    297
                       |||||||||||||
posledovat         9 TVEFYKDGKYVLAGE                                        23

ENO_ECOLI        298 DGFAYQTKVLGDKIQLVGDDLFVTNTKILKEGIEKGIANSILIKFNQIGS    347

posledovat        24                                                        23

ENO_ECOLI        348 LTETLAAIKMAKDAGYTAVISHRSGETEDATIADLAVGTAAGQIKTGSMS    397

posledovat        24                                                        23

ENO_ECOLI        398 RSDRVAKYNQLIRIEEALGEKAPYNGRKEIKGQA    431

posledovat        24                                        23
Параметры выравнивания:
  • Матрица весов аминокислотных замен — BLOSUM62.
  • Штраф за открытие делеции — 10.0.
  • Штраф за продолжение делеции — 1.0.
ENO_ECOLI          1 SKIVKIIGREIIDSRGNPTVEAEVHLEGGFVGMAAAPSGASTGSREALEL     50

posledovat         1                                                         0

ENO_ECOLI         51 RDGDKSRFLGKGVTKAVAAVNGPIAQALIGKDAKDQAGIDKIMIDLDGTE    100

posledovat         1                                                         0

ENO_ECOLI        101 NKSKFGANAILAVSLANAKAAAAAKGMPLYEHIAELNGTPGKYSMPVPMM    150

posledovat         1                                                         0

ENO_ECOLI        151 NIINGGEHADNNVDIQEFMIQPVGAKTVKEAIRMGSEVFHHLAKVLKAKG    200

posledovat         1                                                         0

ENO_ECOLI        201 MNTAVGDEGGYAPNLGSNAEALAVIAEAVKAAGYELGKDITLAMDCAASE    250
                                            :| :: :      |.. |  :     |
posledovat         1                        II-DS-R------GNP-T--V-----E     11

ENO_ECOLI        251 FYKDGKYVLAGEGNKAFTSEEFTHFLEELTKQYPIVSIEDGLDESDWDGF    300
                     ||||||||||||
posledovat        12 FYKDGKYVLAGE                                           23

ENO_ECOLI        301 AYQTKVLGDKIQLVGDDLFVTNTKILKEGIEKGIANSILIKFNQIGSLTE    350

posledovat        24                                                        23

ENO_ECOLI        351 TLAAIKMAKDAGYTAVISHRSGETEDATIADLAVGTAAGQIKTGSMSRSD    400

posledovat        24                                                        23

ENO_ECOLI        401 RVAKYNQLIRIEEALGEKAPYNGRKEIKGQA    431

posledovat        24                                     23
Параметры выравнивания:
  • Матрица весов аминокислотных замен — BLOSUM62.
  • Штраф за открытие делеции — 1.0.
  • Штраф за продолжение делеции — 1.0.
Два данных выравнивания довольно сильно отличаются. При штрафе за открытие делеции, равном 10, вторая последовательность не разделена гэпами. К тому же выравнивание происходит по участку большей длины (то есть второму), а первый участок находится рядом со вторым. При штрафе, равном 1, вторая последовательность оказывается разделённой несколькими гэпами, и если аминокислоты стоят друг под другом, то они в большинстве своём совпадают.
Различия в выравнивании объясняются легко. При большом штрафе за открытие делеции (10) этих самых делеций очень мало, потому что если бы их было много, то вес выравнивания очень сильно бы уменьшился. Ну а когда штрафы за открытие и продолжение делеции равны, то количество делеций мало влияет на вес выравнивания. Поэтому их гораздо больше, чем в первом случае.
Но! Ни одно из выравниваний не даёт правильного результата (и даже близкого к правильному). Почему? Дело, конечно, не в несовершенстве программы Needle, а в том, что вторая последовательность выбрана случайно. Если бы мы брали последовательности из белков-гомологов, то тогда результат был бы правильным (или хотя бы хорошим).

© Кривошей Александр, 2005
