Cеми-эмпирические вычисления: Mopac

Суть задания состоит в поэтапном освоении возможностей Mopac, как пакета для оптимизации структуры молекул и расчёта некоторых свойств.

Оптимизация структуры порфирина

Создадим файл porphyrin.smi со описанием структуры порфирина:
c1cc2cc3ccc(cc4ccc(cc5ccc(cc1n2)[nH]5)n4)[nH]3   porphyrin
На основе этого описания c помощью программы из openbabel построим 3D структуру порфирина:
obgen porphyrin.smi > porphyrin.mol
В полученной стуктуре при помощи PyMol удалим лишние водороды и сохраним как .pdb.

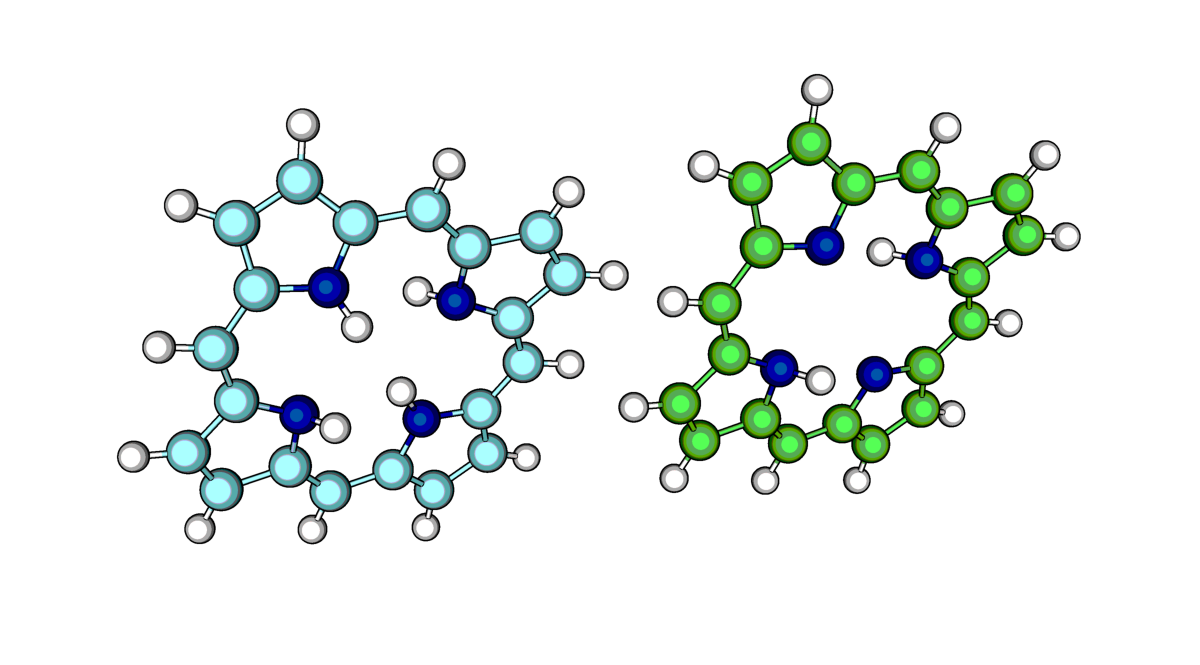

Рис.1. Структура порфирина из файла porphyrin.mol (слева), с правильным количеством водородов при атомах азота (справа)
С помощью openbabel переформатируем координаты в mol формате во входной файл для Mopac:
babel -ipdb porphyrin.pdb -omop porphyrin_opt_pm6.mop -xk "PM6"
babel -ipdb porphyrin.pdb -omop porphyrin_opt_am1.mop -xk "AM1"
Запустим Mopac:
MOPAC2009.exe porphyrin_opt_pm6.mop
babel -imopout porphyrin_opt_pm6.out -opdb porphyrin_opt_pm6.pdb
MOPAC2009.exe porphyrin_opt_am1.mop
babel -imopout porphyrin_opt_am1.out -opdb porphyrin_opt_am1.pdb

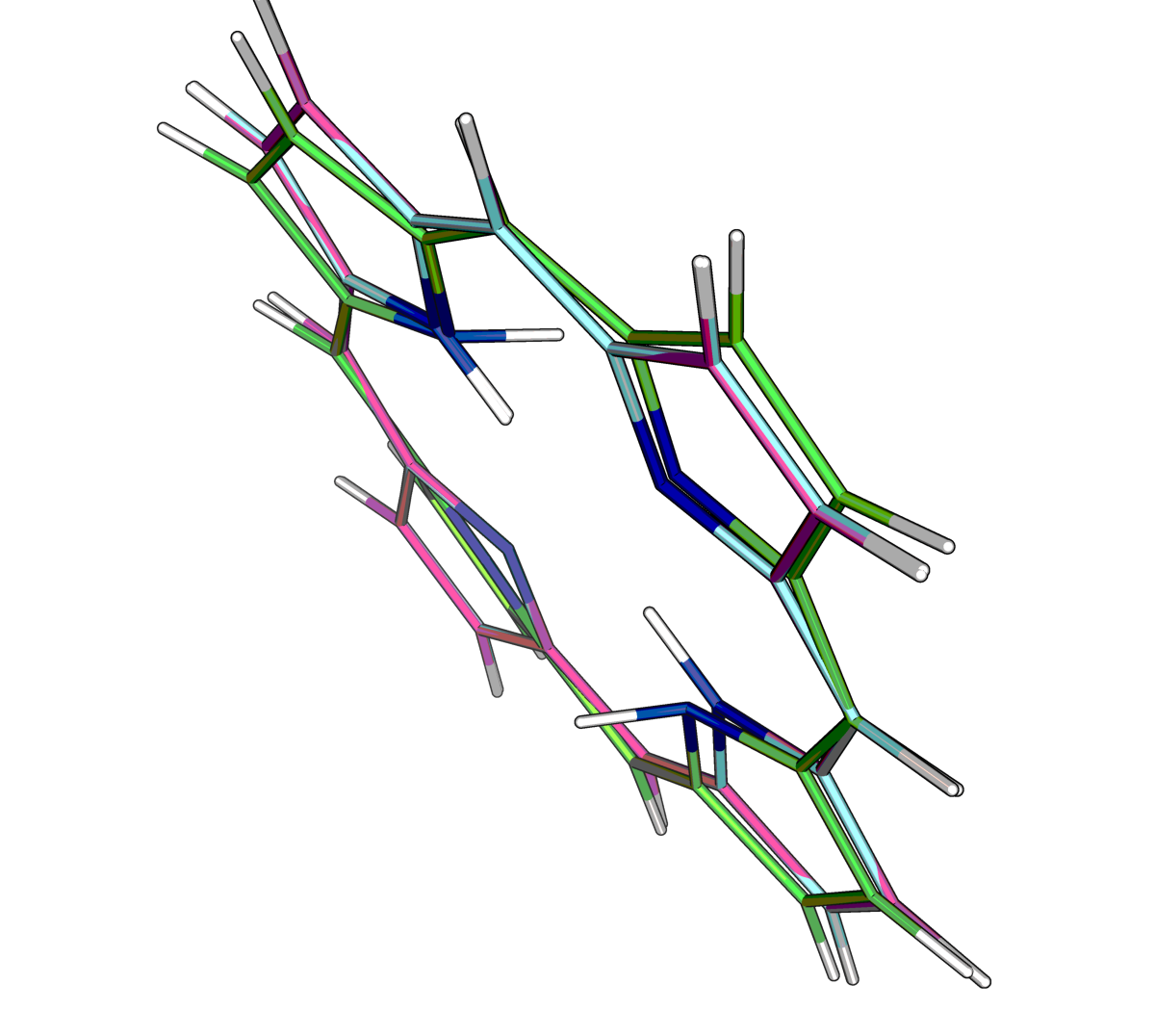

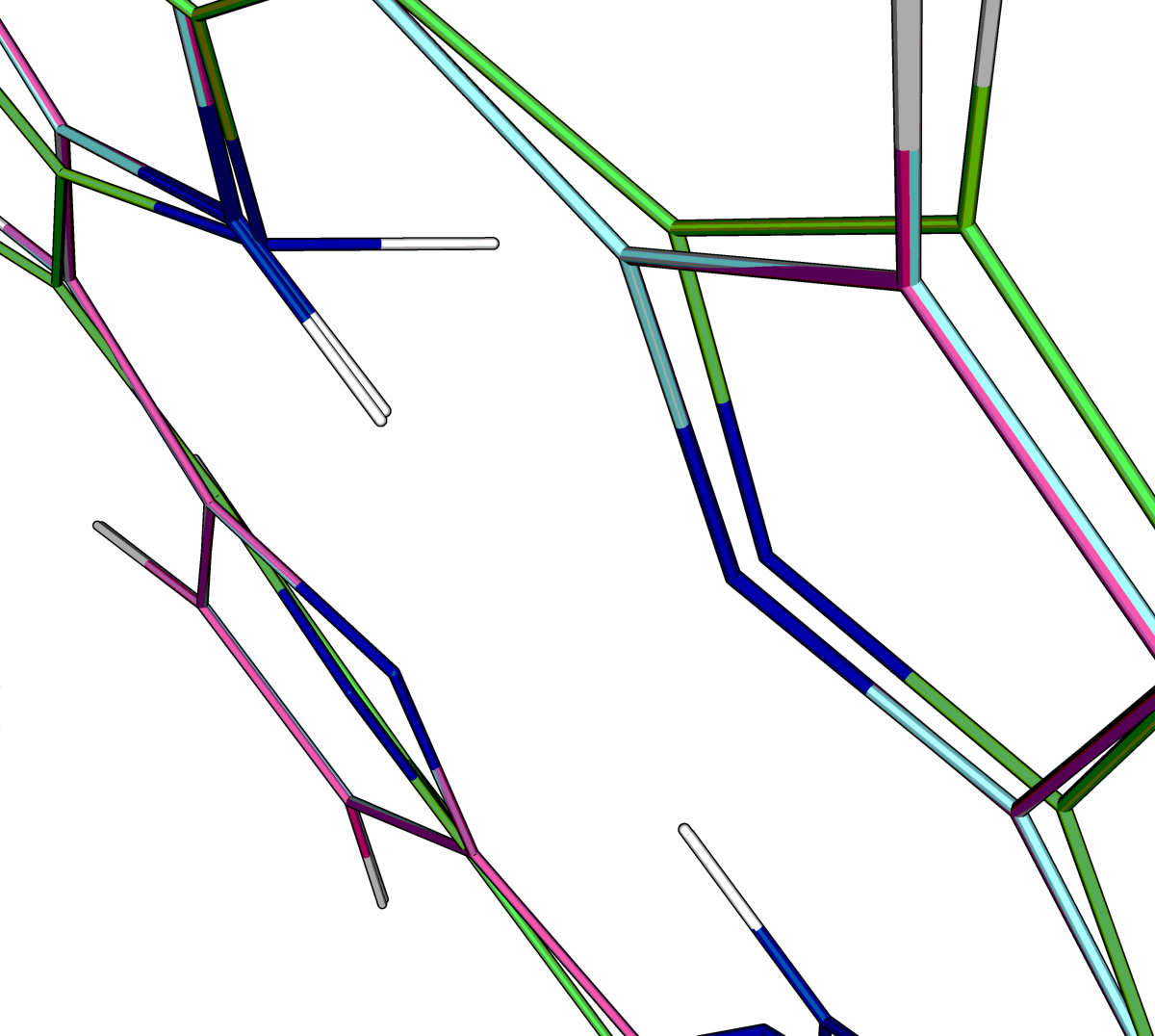

Рис.2.Сравнение структуры порфирина из файла porphyrin.pdb (зеленый) и оптимизированной при помощи MOPAC версии (голубой - PM6, розовый - AM1)

Расчет возбужденных состояний порфирина

Создадим копию файла porphyrin_opt_pm6.mop из предыдущего задания - porphyrin_opt_pm6_spectr.mop Добавим в конец строки:
cis c.i.=4 meci oldgeo
some description
И запустим Mopac:
MOPAC2009.exe porphyrin_opt_pm6_spectr.mop
В конце выходного файла есть таблица со значениями энергий дляэлектронных переходов:
STATE       ENERGY (EV)        Q.N.  SPIN   SYMMETRY     POLARIZATION
         ABSOLUTE     RELATIVE                            X       Y       Z

1+    0.000000    0.000000     1+  SINGLET     ????
2     1.914378    1.914378     1   TRIPLET     ????
3     2.266727    2.266727     2   SINGLET     ????
4     2.464043    2.464043     2   TRIPLET     ????
5     2.824240    2.824240     3   TRIPLET     ????
6     3.363029    3.363029     4   TRIPLET     ????
7     3.390688    3.390688     3   SINGLET     ????  0.2018  0.2355  0.0011
8     3.670048    3.670048     4   SINGLET     ????  2.3996  2.0312  0.0129
9     3.871030    3.871030     5   SINGLET     ????  1.5409  1.7989  0.0090
Для расчета длин волн переходов воспользуемся формулой: E = h*n  Þ l = c/v = c*h/E = ()2.99792458*1014мкм/с * 4.135667517*10-15 эВ*с) / Е = 1,23984193 / Е мкм
Получаем вот такой список длин волн переходов в нм: [338 нм; 338 нм; 366 нм; 366 нм; 369 нм; 439 нм; 503 нм; 547 нм; 648 нм;]

Определение геометрии хинона и его дианиона

Определим геометрию хинона с помощью obgen и Mopac.
echo "O=C1C=CC(=O)C=C1  quinone" > quinone.smi
obgen quinone.smi > quinone.mol

babel -ipdb quinone.pdb -omop quinone_opt_pm6.mop -xk "PM6"
MOPAC2009.exe quinone_opt_pm6.mop
babel -imopout quinone_opt_pm6.out -opdb quinone_opt_pm6.pdb

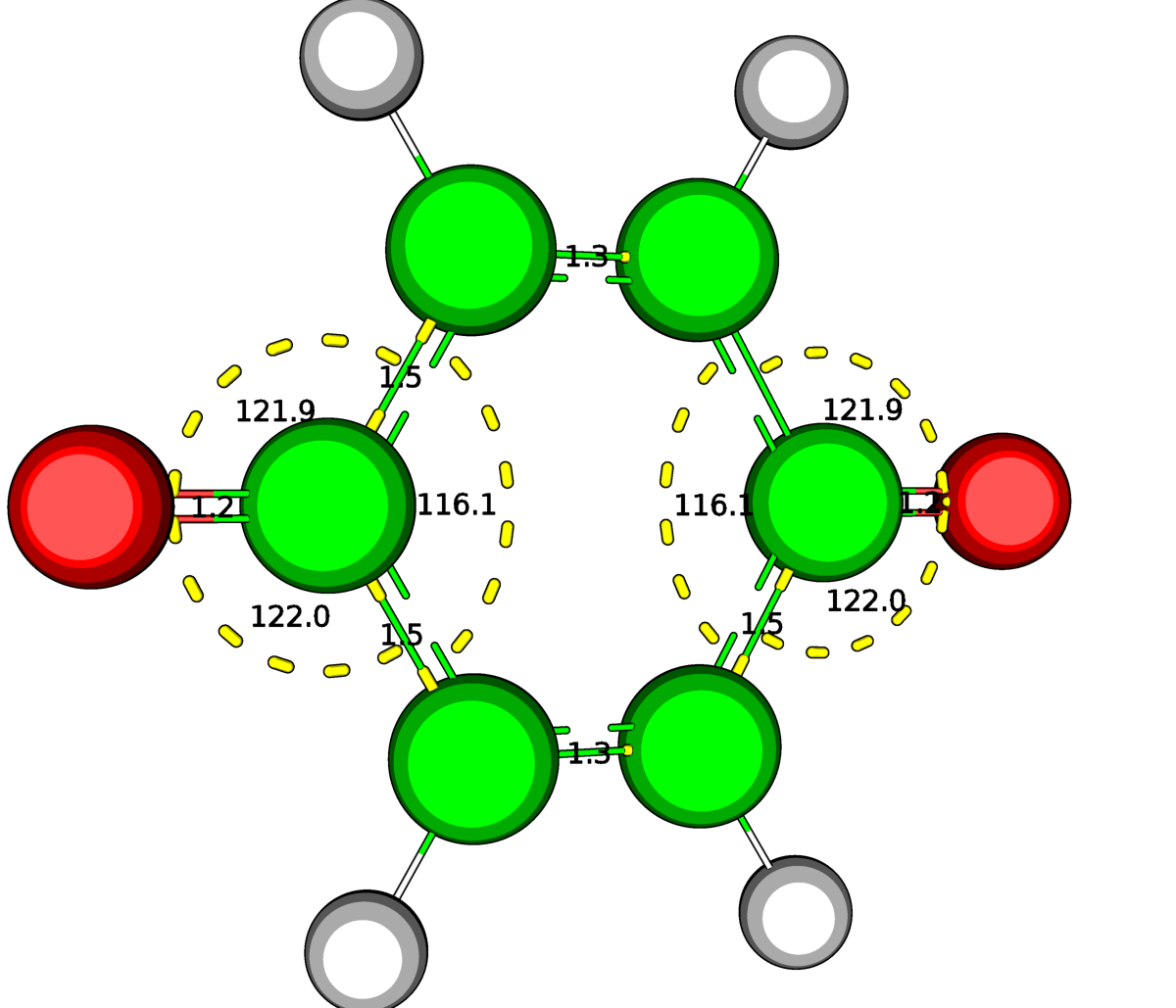

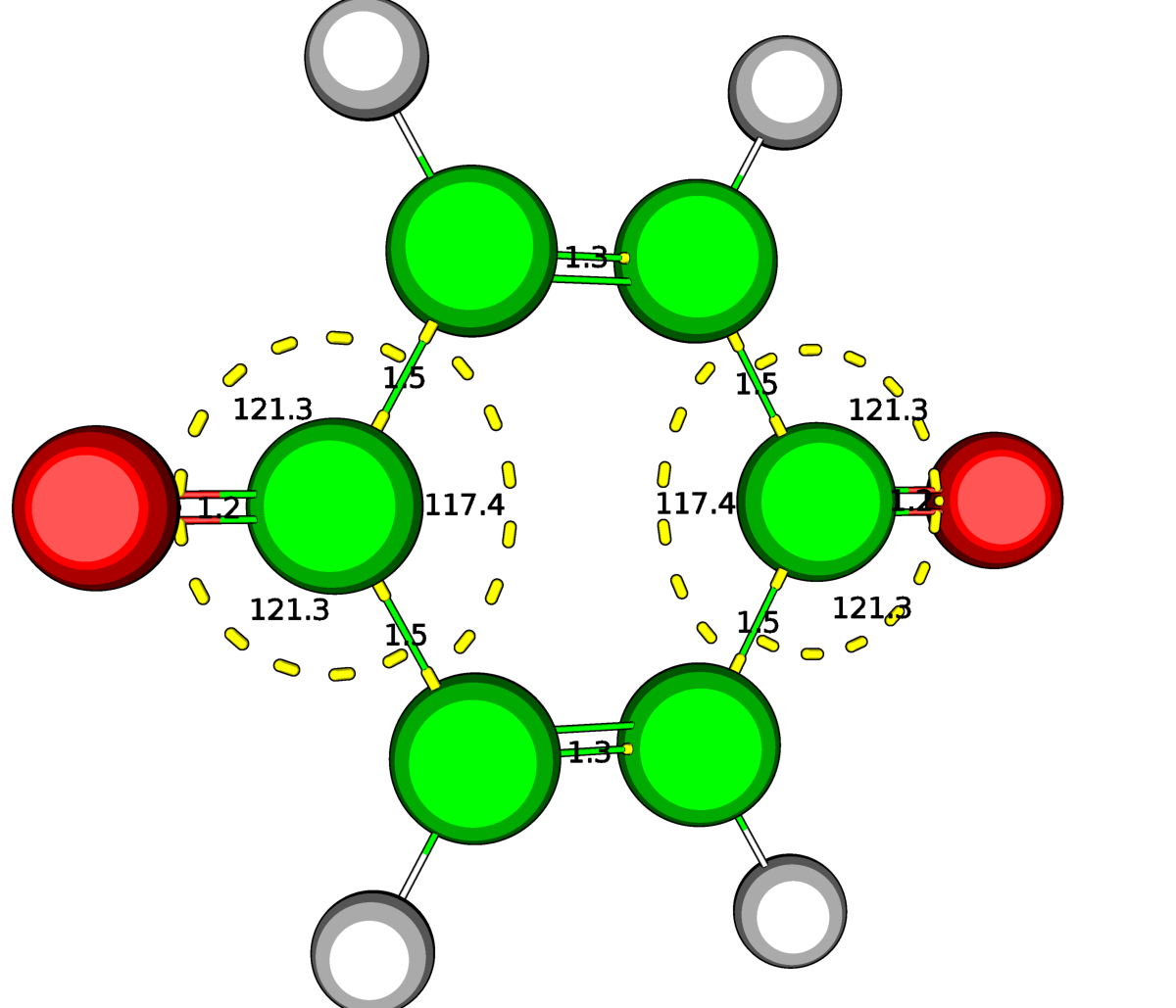

Рис.3.Структура хинона, построенная по SMILES при помощи obgen Рис.4.Структура хинона, оптимизированная при помощи Mopac (PM6)
Визуально структуры не отличаются, обе плоские, однако есть небольшие различия в размерах углов.

Для определения геометрии дианиона этой молекулы сначала в первую строчку файла .mop добавим CHARGE=-2. З атем явным способом укажем те атомы, на которых должен находиться отрицательный заряд, – атомы кислорода:
PM6 CHARGE=-2
quinone.pdb

C   2.13000 1 -0.02100 1 -0.03600 1
C   2.86600 1  1.24400 1  0.15900 1
C   4.15800 1  1.25000 1  0.50100 1
C   4.90500 1 -0.00800 1  0.69900 1
C   4.16900 1 -1.27300 1  0.50300 1
C   2.87700 1 -1.27900 1  0.16100 1
O(-)   0.94800 1 -0.02600 1 -0.34900 1
O(-)   6.08700 1 -0.00200 1  1.01300 1
H   2.30400 1  2.15800 1  0.01000 1
H   4.71300 1  2.16900 1  0.64800 1
H   4.73200 1 -2.18700 1  0.65200 1
H   2.32300 1 -2.19800 1  0.01400 1

MOPAC2009.exe quinone_charge.mop
babel -imopout quinone_charge.out -opdb quinone_charge.pdb

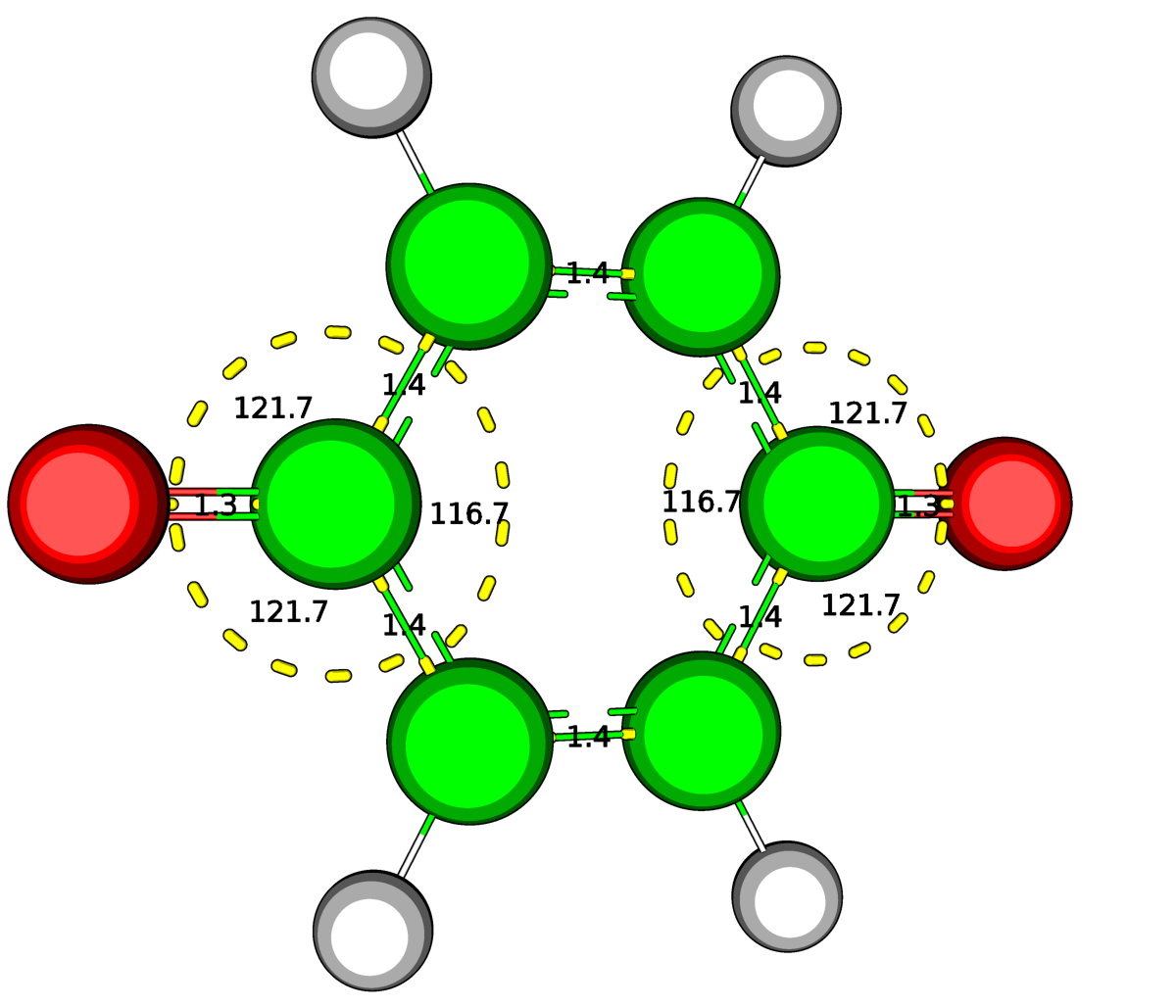

Рис.5.Структура хинона, оптимизированная при помощи Mopac (PM6) Рис.6.Структура дианиона хинона,оптимизированная при помощи Mopac (PM6)
Молекула так и осталась плоской, но изменились длины связей атома углерода при кислороде с дугими атомами, а так же немного изменились углы.

Вся работа в PyMol была записана в скрипт: script_1.pml

Тиминовые димеры

Известно, что ультрафиолет может превращать тимины в тиминовые димеры, так же известно, что ДНК фотолиаза при облучении ультрафиолетом востановливает основания тиминов до нормального. Наша цель увидеть переход из димера в тимины при возбуждении системы. Так как вычесления вобуждённых состояний в MOPAC затруденены, мы имитируем возбуждение ионизируя оба кольца, т.е. указывая заряд системы +2. И полученое возбуждённое состояние снова оптимизируем при заряде 0. Таким образом:
  • Проведем оптимизацию геометрии этого димера, при заряде системы 0.
    babel -ipdb td.pdb -omop td_i.mop -xk "PM6"
MOPAC2009.exe td_i.mop
babel -imopout td_i.out -opdb td_i.pdb
  • Проведем оптимизацию результата из пункта i. , при заряде системы +2.
    babel -ipdb td_i.pdb -omop td_ii.mop -xk "PM6"
sed -i 's/PM6/PM6 CHARGE=+2/' td_ii.mop
MOPAC2009.exe td_ii.mop
babel -imopout td_ii.out -opdb td_ii.pdb
  • Проведем оптимизацию результата из пункта ii. , при заряде системы 0.
    babel -ipdb td_ii.pdb -omop td_iii.mop -xk "PM6"
MOPAC2009.exe td_iii.mop
babel -imopout td_iii.out -opdb td_iii.pdb

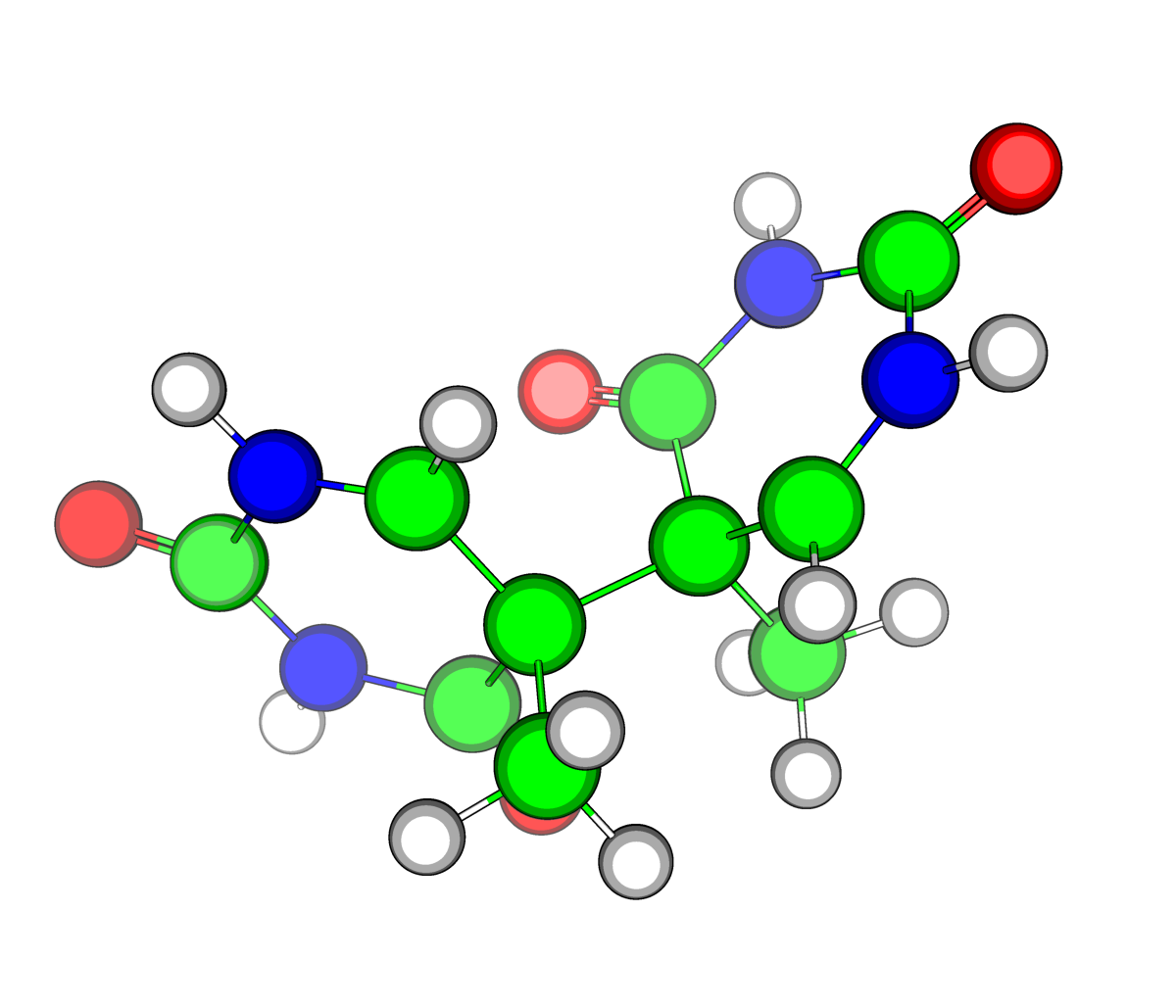

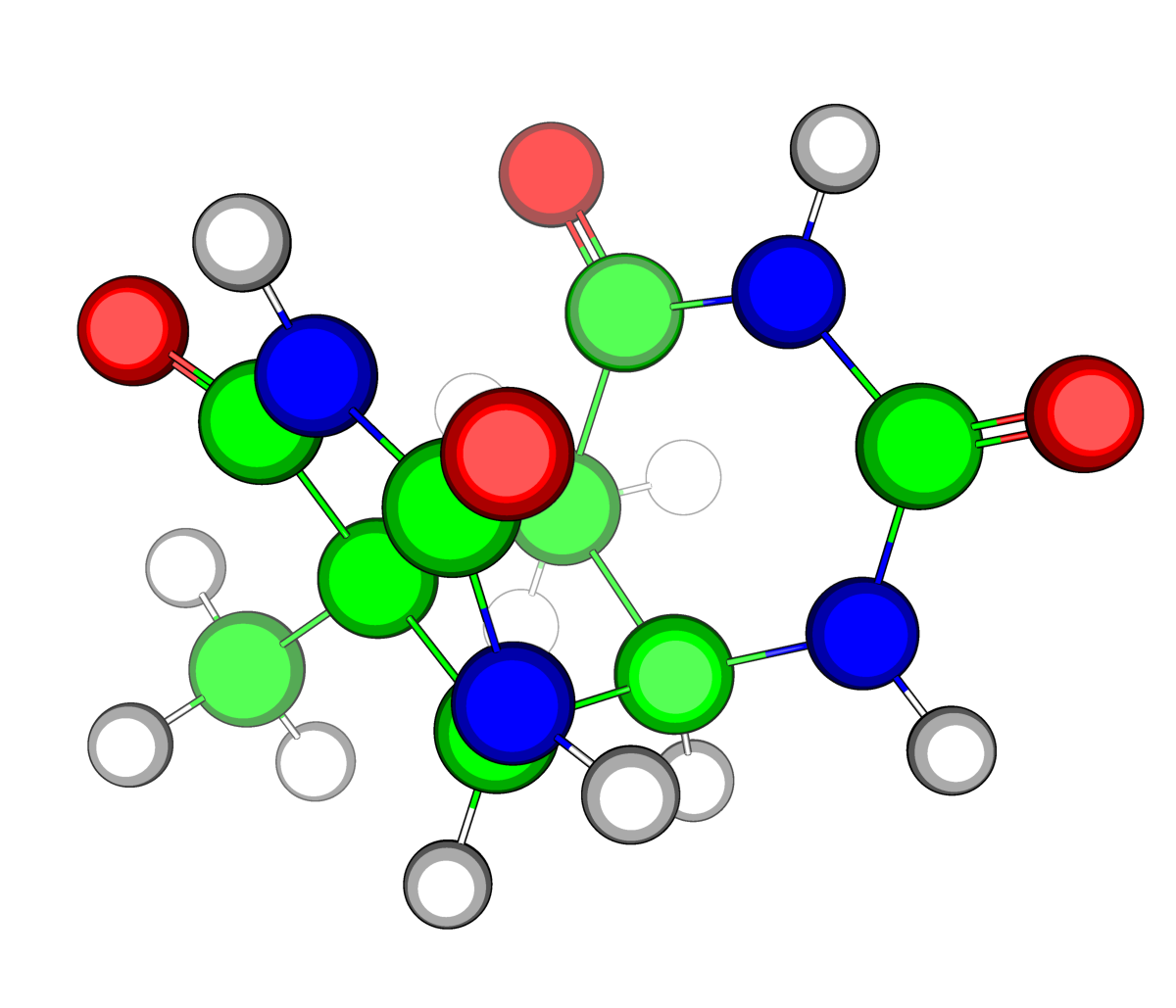

Рис.7. Исходная структура тимидинового димера
(заряд = 0, td_i.pdb)
Рис.8. Структура возбужденного димера
(заряд = +2, td_ii.pdb)

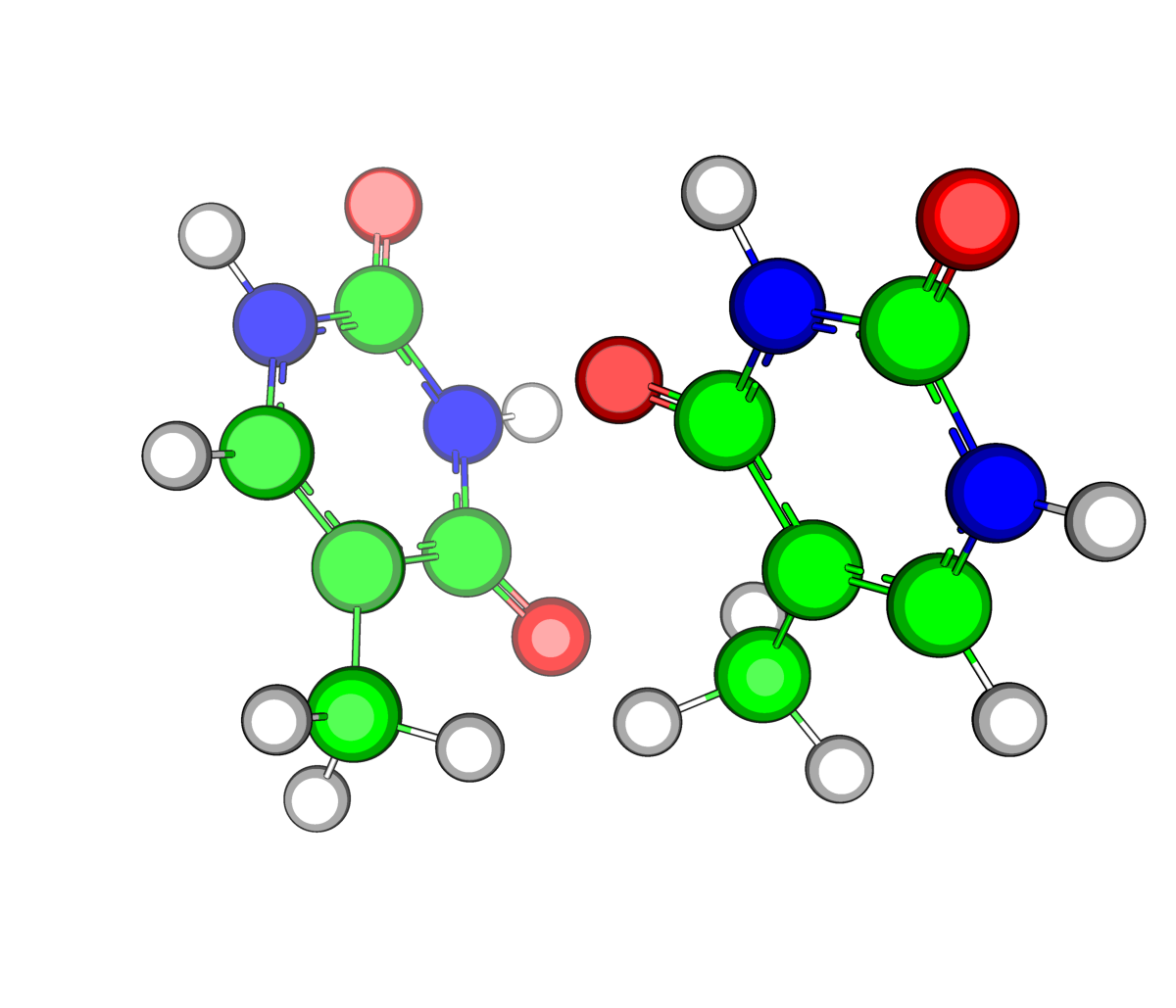

Рис.9. Структура двух отдельным тиминов
(заряд = 0, td_iii.pdb)
Таким образом, нам удалось смоделирвоать возбуждение системы про переходе тиминового димера в два тимина.

Теперь сравним энергии всех трех состояний.
td_i.out        -3273.58217 эВ
td_ii.out       -3253.90834 эВ
td_iii.out      -3273.69661 эВ

Таким образом, ионизация повысила энергию системы, которая затем скатилась к почти исходному состоянию. Почти, потому что скатилась в другой, отличный от исходного, локальный минимум.

Вся работа в PyMol была записана в скрипт: script_1.pml
