Элемент вторичной структуры белка BCCP

Белок принадлежит к бета-типу, все его вторичные структуры являются бета-тяжами. Для рассмотрения строения и взаимодействия вторичных структур выберем 2 антипараллельных бета-тяжа:

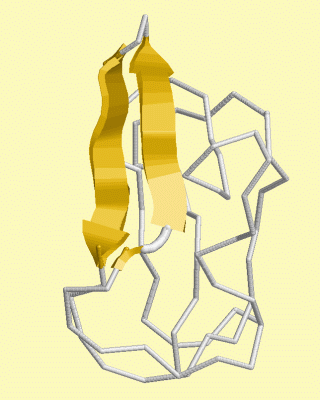

2 антипараллельных бета-тяжа в картонной модели

2 антипараллельных бета-тяжа в картонной модели

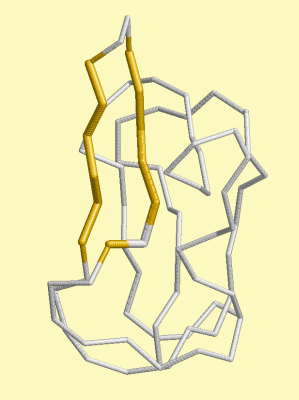

2 антипараллельных бета-тяжа в остовной модели

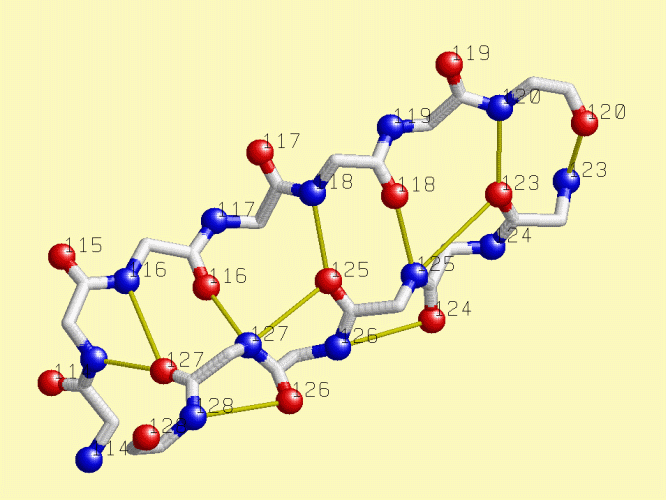

Рассмотрим 2 бета-тяжа отдельно от белковой цепи. Между ними существуют водородные связи, поддерживающие стабильность цепи. На рисунке изображены в шарнирной модели бета-тяжи(атомы азота синие, атомы кислорода красные) и желтым цветом показаны водородные связи:
2 бета-тяжа в шарнирной модели

По изображенной структуре можно определить правило, по которому образуется связь между антипараллельными бета-тяжами. Водородные взаимодействия возникают при связывании N₁₁₆ - O₁₂₇ O₁₁₆ - N₁₂₇; N₁₁₈ - O₁₂₅ O₁₁₈ - N₁₂₅; N₁₂₀ - O₁₂₃ O₁₂₀ - N₁₂₃, т.е. N_x - O_y O_x - N_y; N_x+2 - O_y-2 O_x+2 - N_y-2. Также в одной из цепей возможно возникновение водородных связей между атомами O_x - N_x+2.
