Торсионные углы

Страница предназначена для размещения карт Рамачандрана аминокислотных остатков белка CYSTEINE DESULFURASE Карта Рамачандрана - это точечная диаграмма, предназначенная для описания стехиометрии аминокислотных остатков в белках. Она имеет 2 оси, на которые наносятся величины уголов в градусах от -180 до 180. На оси абсцисс отмечаются значения торсионных углов Фи для аминокислотных остатков, а на оси ординат - соответствующие значения углов Пси. По приведенным ниже картам для торсионных углов всех аминокслотных остатков цепи А можно определить 2 области наибольшего скопления точек. Это говорит о том, что большая часть аминокислотных остатков имеет торсионные углы, лишь немного отличающиеся от определенных значений. Область сгущения во 2 четверти координатной плоскости характерна для значений углов остатков, чаще образующих бета-тяжи, а в 3 четверти - для образующих альфа-спирали.

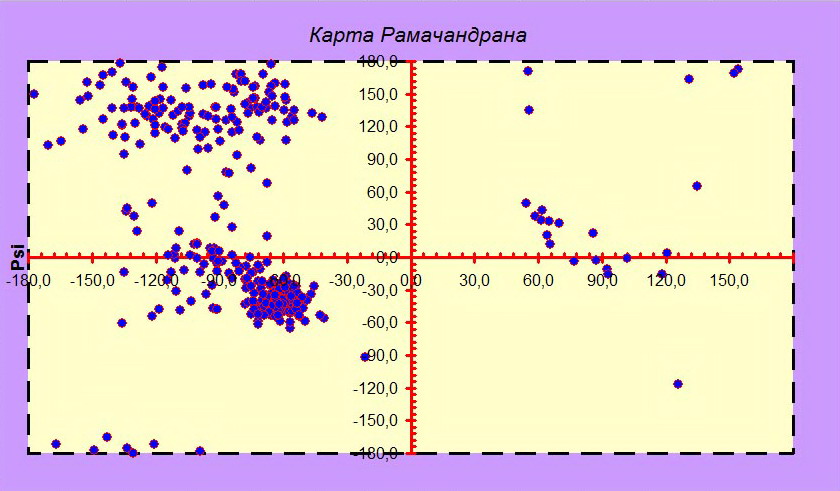

	Первая представленная карта Рамачандрана построена для торсионных углов всех аминокислотных остатков А-цепи. Остатки обозначаются одинаково, поэтому карта дает лишь общее представление о распределении значений пар торсионных углов.

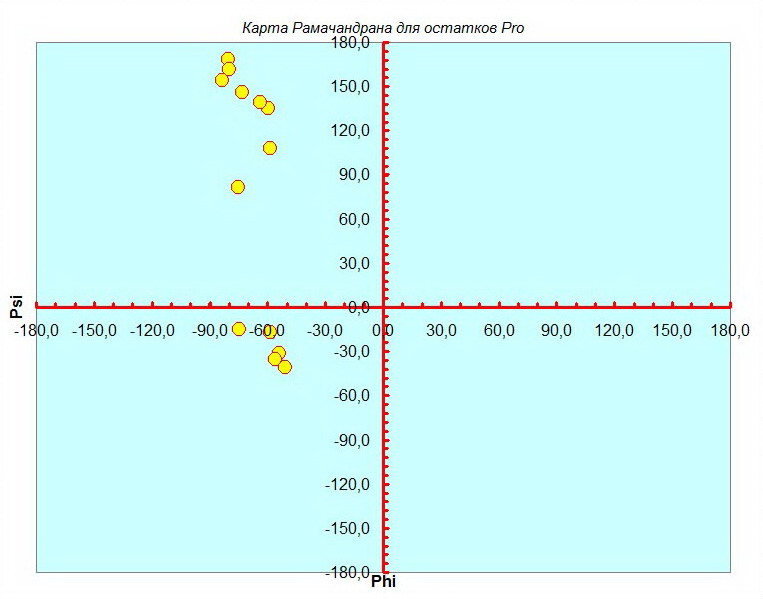

	Следующая карта составлена только для остатков пролина. Она показывает, какие значения принимают торсионные углы именно для этого остатка.

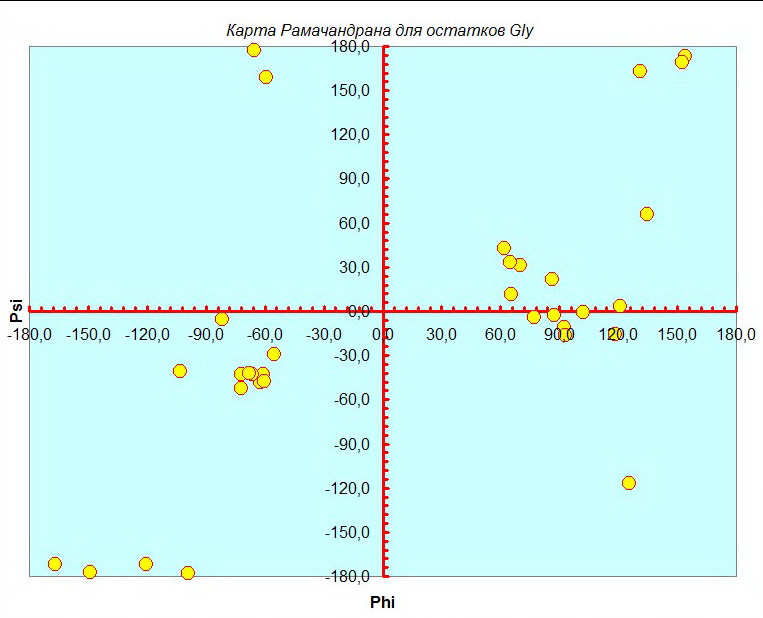

	Карта составлена только для остатков глицина. Она показывает, какие значения принимают торсионные углы именно для этого остатка.

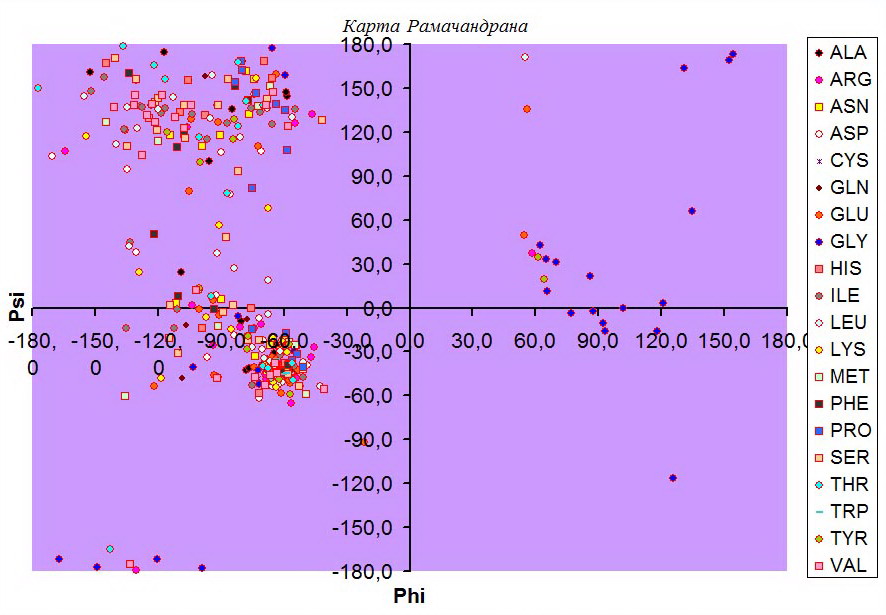

	Четвертая карта, как и первая, построена для торсионных углов всех аминокислотных остатков А-цепи. Однако здесь остатки обозначены различными цветами, поэтому можно получить представление о распределении значений пар торсионных углов для каждого конкретного остатка аминокислоты.
