Описание пространственной структуры :CYNS_ecoli по данным банка PDB, код 1DWK

В состав белка CYNS_ecoli входит десять цепей.
В состав которых входят 156 аминокислотных остатка.
Также входят молекулы селенометионина, ионов сульфата и оксалата.
Диаметр белка: 90.034 ангстрема или 9*10-9 м или 4.5*10-2 длины бактерии E.COLI

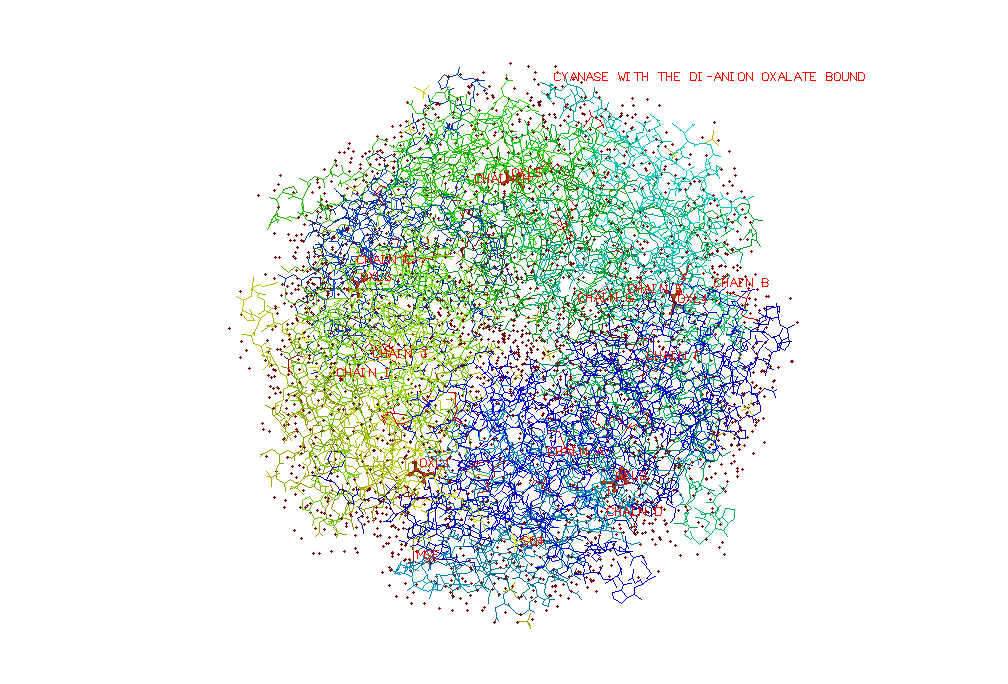

Рисунок изображает десять цепей белка;
Гетеромолекулы: 40 молекул Селенометионина, 23 Сульфат-иона, 5 Оксалат-иона.
А также красными точками выделены 2464 молекулы воды.
restrict none
select all
wireframe
background white

select Tyr98:A.N
label CHAIN A
select Lys24:B.CA
label CHAIN B
select ala63:C.C
label CHAIN C
select lys115:D.C
label CHAIN D
select ile10:E.CD1
label CHAIN E
select gln51:F.C
label CHAIN F
select leu19:G.CD1
label CHAIN G
select ile121:H.N
label CHAIN H
select leu111:I.N
label CHAIN I
select phe97:J.CG
label CHAIN J
select all
color chain
select Oxl1:L.C2
label OXL1
select Oxl2:L.C2
label OXL2
select oxl3:L.C1
label OXL3
select oxl4:L.C2
label OXL4
select oxl5:L.C2
label OXL5

select gly138:E.CA
label CYANASE WITH THE DI-ANION OXALATE BOUND
color label red

select all
color chain

select oxl
wireframe 50
cpk 100
select oxl1
select MSE
color red
select MSE1:J.ca
label MSE
select [so4]
color yellow
select atomno=12253
label SO4
select water
cpk 51
Скрипт, генерирующий изображение белка: его цепей, гетеромолекул и воды. С подписями.

©Babskaya Evgeniya, 2005
