Описание пространственной структуры белка : "2-keto-3-deoxygluconate 6-P aldolase" по данным банка PDB, код 1fq0

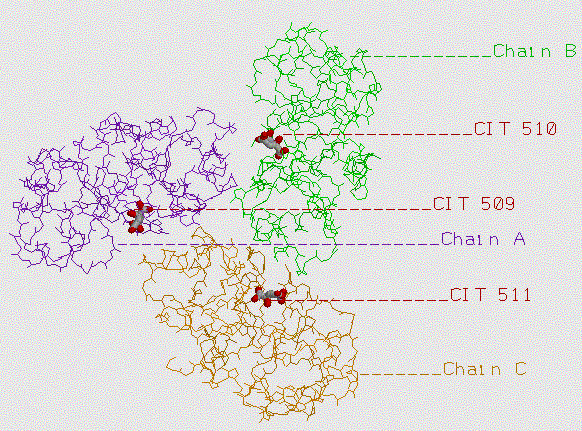

    На рисунке изображены:
  • Цепочки белка:
    Chain A — цепочка A
    Chain B — цепочка B
    Chain C — цепочка C
  • Молекулы-лиганды:
    CIT 509 — Молекула лимонной кислоты
    CIT 510 — Молекула лимонной кислоты
    CIT 511 — Молекула лимонной кислоты
restrict none
select protein and backbone
wireframe
select *a
color purple
select *b
color green
select *c
color orange
select cit
wireframe 170
color cpk
select cit509.o7
label _________________________CIT 509
select cit510.o7
label ________________CIT 510
select cit511.o7
label _______________CIT 511
select leu48:a.c
label ___________________________Chain A
select asp198:b.ca
label ____________Chain B
select ala194:c.n
label _______Chain C
set fontsize 12
background [230,230,230]
Этот скрипт создан для отображения белка,состоящего из трех полипептидных цепей,а также молекул-лигандов (лимонной кислоты) из комплекса PDB структуры 1fq0

©Почашев Станислав
