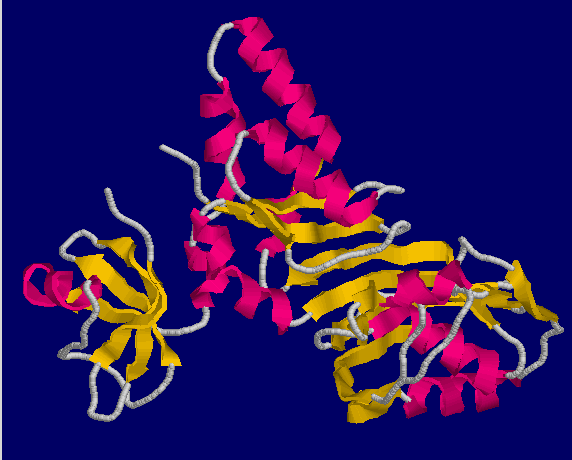

На данной картинке показана вторичная структура моего белка TRUB_ECOLI. Жёлтым цветом изображены β-тяжи, красным — α- спирали. |
-S1(13-19)-H1(24-36)-S2(41-43)-S3(52-59)-H2(61-71)-S4(74-82)-S5(84-86) -S6(95-98)-H3(104-114)-S7(117-121)-S8(130-131)-S9(134-135)H4(136-142) -S10(151-164)-S11(167-174)-S12(179-191)-S13(195-205)-H5(209-213) S14(214-215)H6(216-229)-H7(233-241)-H8(245-249)-S15(253-256) H9(257-265)-S16(280-285)-S17(290-297)-S18(303-308)- |
Схема вторичной структуры белка. S — β-тяжи, H — α-спирали. Значения внутри скобок — номера аминокислотных остатков, состовляющих тот или иной структурный элемент. Например, S1(13-19) — первый β-тяж, в который входят аминокислотные остатки с 13 по 19. |
