Описание пространственной структуры пуриннуклеозидфосфорилазы по данным банка PDB, код 1ou4.

На главную страницу первого семестра
Метод определения структуры: РСА разрешение 2.5Å
   (взято из 1ou4.ent)
Диаметр молекулы приблизительно 90Å=9*10-9м=4.5*10-3бактерий E.coli
   определен с помощью Rasmol(расстояние между наиболее удаленными атомами)

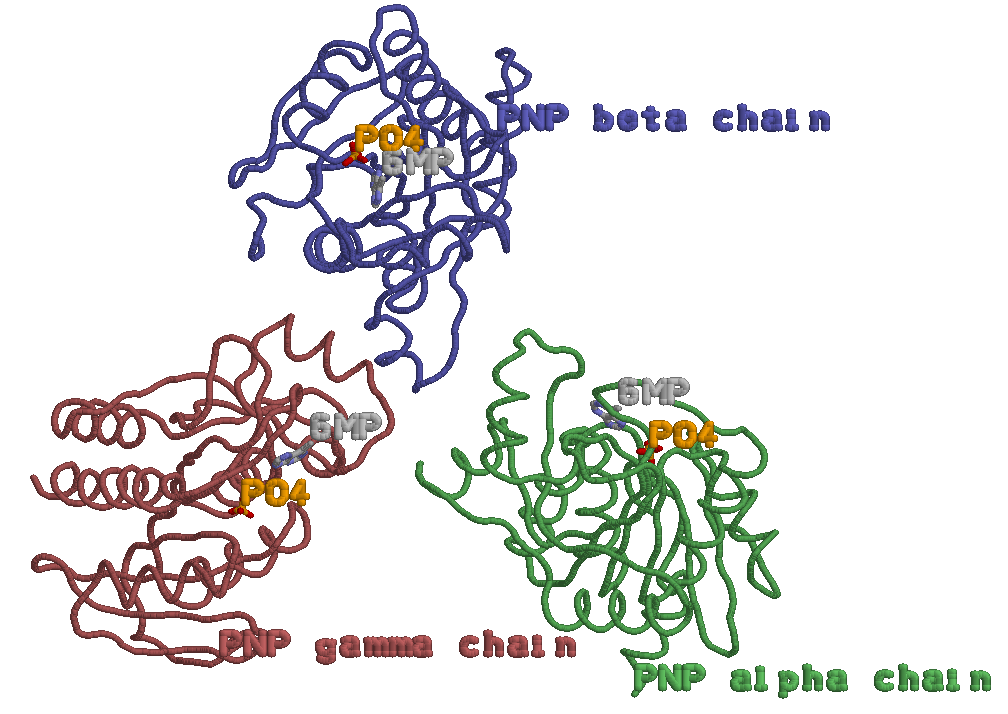

На рисунке разными цветами раскрашены три цепи белка.
По два лиганда в каждой цепи:
6-метилпурин и PO4 изображены в проволочной модели и раскрашены по типам атомов:
P - оранжевый,
C - серый,
O - красный,
N - синий.

restrict none
background white
select all
center selected
set fontsize 20
set fontstroke 4
select *a
color [100,200,100]
select *b
color [100,100,200]
select *c
color [200,100,100]
select *a,*b,*c
trace 100
select *237:a.ca
label PNP alpha chain
select *237:b.ca
label PNP beta chain
select *1:c.ca
label PNP gamma chain
select hetero&not water
wireframe 100
select :.P
label %n
select hetero&:.c7
label %n
генерируется
этим скриптом
в программе
Rasmol.

©Кармушаков Азар
