Моделирование эволюции гена



    Было предложено смоделировать эволюцию гена по заданной скобочной формуле.

    (((A:33,B:33):27,((C:37,D:37):13,E:50):10):40,F:100);

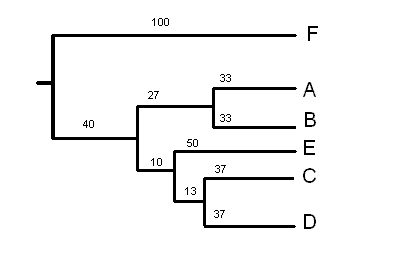

    На основе этой формулы было построено филогенетическое дерево, листья обозначены большими латинскими буквами, эволюционные расстояния указаны  в количествах мутаций на 100 нуклеотидов.

Рис. 1. Филогенетическое дерево, построенное по скобочной формуле.

    Считая дерево неукоренённым, ветви, как разбиения множества листьев, были отображены в таблице.

A B C D E F
* * . . . .
. . * * * .
. . * * . .

Создание искусственных мутантных последовательностей

    Затем были созданы искуственные мутантные последовательности, соответствующие листьям и узлам дерева, считая, что в корне находится последовательность гена белка GLK_ECOLI.

Длина гена равна 966 нуклеотидов.

Поэтому формула для пересчёта расстояний в число мутаций гена:

X = x * 966/100,

где x - эволюционное расстояние.

    Для построения мутантных последовательностей был создан скрипт:

msbar GLK.fasta F -point 4 -count 966 -auto
msbar GLK.fasta ABECD -point 4 -count 386 -auto
msbar ABECD AB -point 4 -count 261 -auto
msbar AB A -point 4 -count 319 -auto
msbar AB B -point 4 -count 319 -auto
msbar ABECD ECD -point 4 -count 97 -auto
msbar ECD E -point 4 -count 483 -auto
msbar ECD CD -point 4 -count 126 -auto
msbar CD C -point 4 -count 357 -auto
msbar CD D -point 4 -count 357 -auto
cat A >> X
cat B >> X
cat C >> X
cat D >> X
cat E >> X
cat F >> X.



Реконструирование филогенетического дерева

    На основе последовательностей, соответствующих листьям, было реконструировано филогенетическое дерево алгоритмами максимального правдоподобия, UPGMA и Neighbor-joining.

Максимальное правдоподобие

  +------B
  |
  |       +-----------E
  1-------3
  |       |  +-----------------------------------F
  |       +-4
  |          |  +------D
  |          +-2
  |             +---------C
  |
  +-----A



UPGMA

                                      +-------------A
                        +------------1
                        !             +-------------B
  +--------------------4
  !                     !          +----------------C
  !                     !  +------2
--5                     +-3       +----------------D
  !                        !
  !                        +------------------------E
  !
  +-------------------------------------------------F



Neighbor-joining

  +------B
  !
  !       +------------E
  !       !
  1-------3   +----------C
  !       ! +2
  !       +4 +------D
  !         !
  !         +-----------------------------------F
  !
  +-----A



   Исходное дерево и 3 реконструированных дерева можно сравнить по таблице. Слева приведены ветви, встреченные в исследуемых деревьях, а справа приведены столбцы, соответствующие этим деревьям, с отмеченными ветвями, которые встретились в каждом из деревьев.





   Реконструкция филогенетического дерева методом UPGMA дала дерево с такой же топологией, что и у исходного. А методы максимального правдоподобия и Neighbor-joining реконструировали деревья, отличные от исходного на одну ветвь.

   Вывод: для решения данной задачи реконструкции филогенетического дерева предпочтительным методом является UPGMA.



bootstrap и drawtree

    Программой fseqboot было создано 100 бутстреп-реплик выравнивания.

    Затем полученные 100 выравниваний были обработаны программой fdnaml, которая построила 100 скобочных формул, соответствующих реконструкциям, сделанным по каждому из выравниваний.

    Затем программой fconsense были получены результаты бутстреп-анализа.

     У полученного консенсусного и исходного филогенетических деревьев совпадают две ветви, а одна не совпадает. Причём совпадающие две ветви были реконструированы во всех исследуемых деревьях.

                       +------A

                +100.0-|

         +-48.0-|      +------B

         |      |

  +------|      +-------------E

  |      |

  |      |             +------D

  |      +--------76.0-|

  |                    +------C

  |

  +---------------------------F



   Бутстреп-значения консенсусного дерева.

A B C D E F
* * . . . .   100.00
* * . . * .   48.00
. . * * . .   76.00



   Бутстреп-значения исходного дерева.

A B C D E F
* * . . . .   100.00
. . * * * .   40.00
. . * * . .   76.00



  Разбиение дерева AB и EFCD является надёжным, бутстреп-значение равно 100.
  Разбиение дерева CD и FEAB тоже достаточно надёжно, бутстреп-значение равно 76, присутствует в исходном дереве.
  Разбиение дерева FCD и ABE с бутстреп-значением 48 не надёжно, его нет в исходном дереве.

  Надёжными разбиениями дерева оказались те, бутстреп-значения которых больше 50.

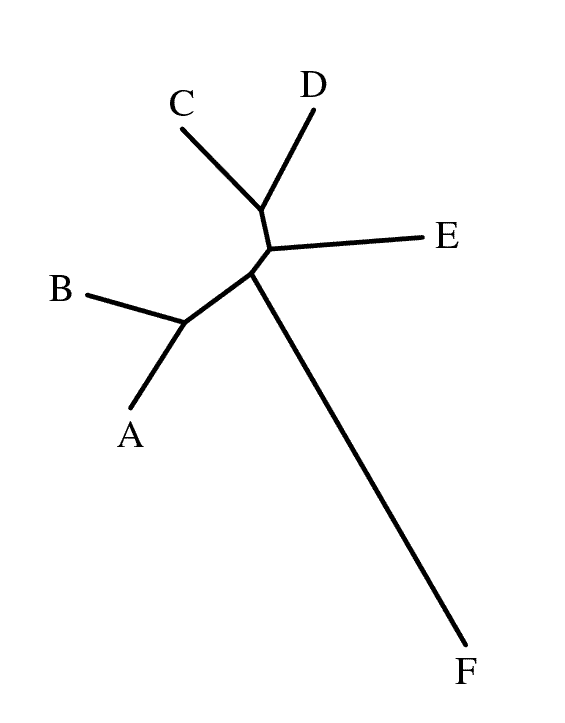

    Посредством программы drawtree было получено изображение исходного дерева по исходной скобочной формуле.

Рис. 2. Изображение исходного дерева, построенное программой drawtree.
