Рассмотрим работу двух алгоритмов выравнивания, но преед этим размерем те упрощения, которые будут сделаны при этом.

Таблица 1. Сравнение характеристик работы алгоритмов выравнивания и их упрощений.

Характеристика алгоритма	Нидлмана-Вунша	Нидлмана-Вунша при упрощении	Смита-Ватермана	Смита-Ватермана при упрощении
Модель штрафа за гэп	афинная	не афинная	афинная	не афинная
Вид выравнивания	глобальное	глобальное	локальное	локальное
Оценка значимости замен	по матрице замен	топорно: совпадает +1 не совпадает -1	по матрице замен	топорно: совпадает +1 не совпадает -1

На основании указанных упрощений реальные выравнивания, создаваемые по указанным выше алгоритмам могут отличаться от полученных при упрощенном иллюстрировании их работы.

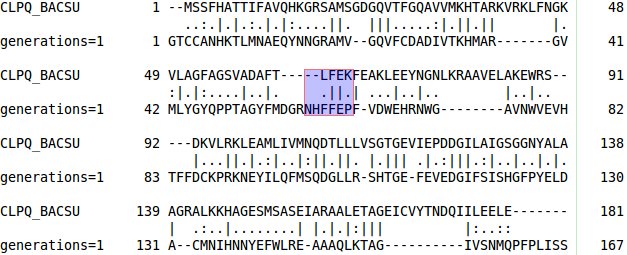

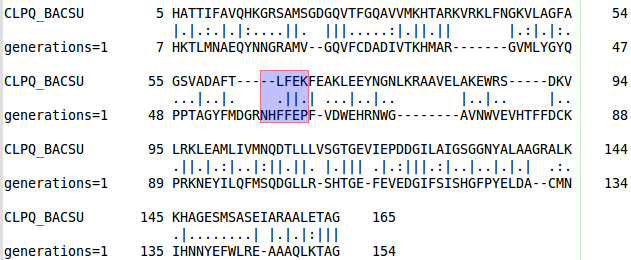

Рассматриваемый участок выравнивания взят из теоретического мутанта белка CLPQ_BACSU, по которому построены выравнивания по алгоритму Нидлмана-Вунша и Смита-Ватермана.

Таблица 2. Указание фрагментов взятых из выранвиваний

	Алгоритм Нидлмана-Вунша	Алгоритм Смита-Ватермана
иллюстрация положения
участок из белка	LFEK	LFEK
участок из мутанта	NHFFEP	NHFFEP

На основании выбранных участков строятся выранвивания по иллюстративной схеме: штраф за гэп -2, за не совпадение -1, за совпадение +1.

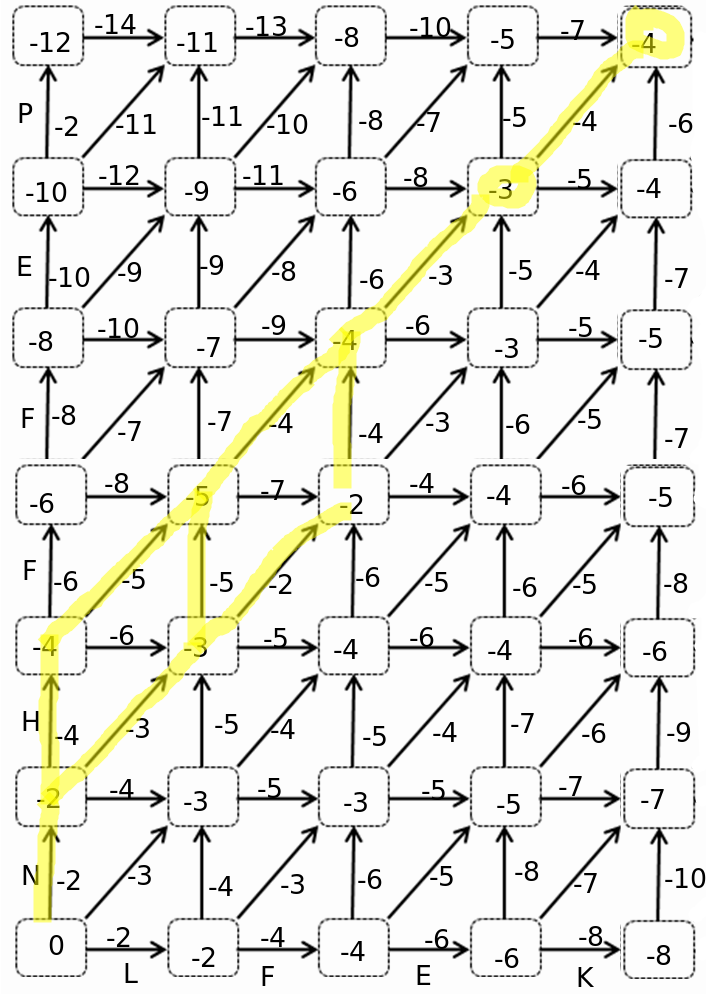

Иллюстрация 1. Построение графа работы алгоритма Нидлмана-Вунша, обратный проход указан желтым.

На основании данной иллюстрации ясно видно, что возможны несколько кооптимальных выравниваний.

Таблица 3. Кооптимальные выравнивания, построенные при проходе алгоритма Нидлмана-Вунша, приведенного на Иллюстрации 1.

№	выравнивание
1	N H F F E P - L F - E K
2	N H F F E P - L - F E K
3	N H F F E P - - L F E K

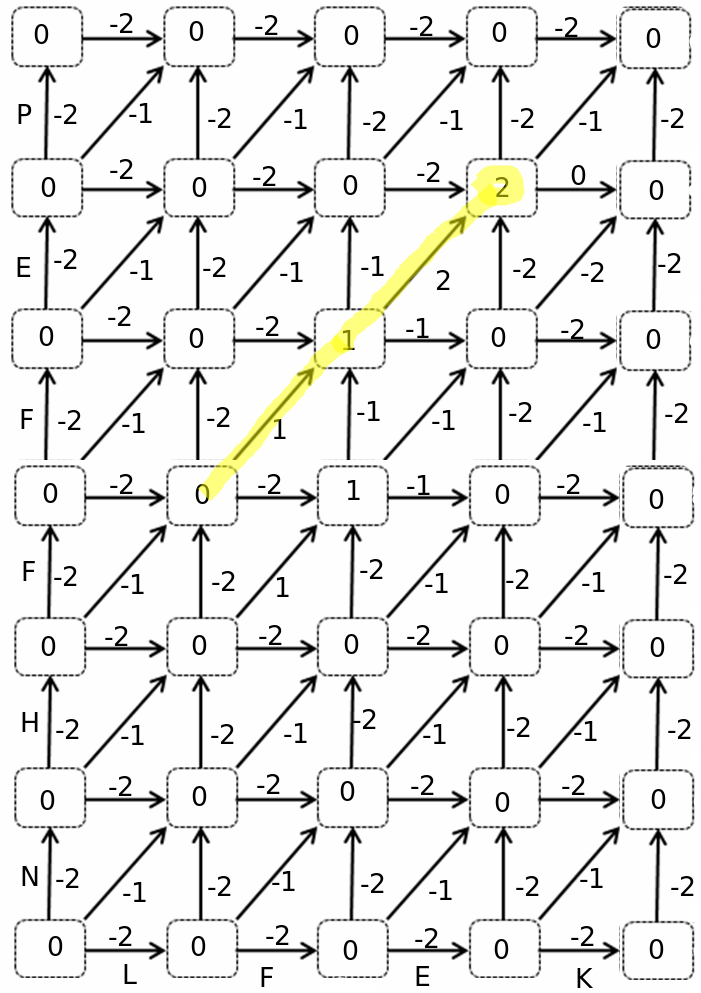

Иллюстрация 2. Построение графа работы алгоритма Смита-Ватермана, обратный проход указан желтым.

На основании данной иллюстрации ясно видно получаемое выравнивание.

Таблица 4. Оптимальное выравнивание, построенные при проходе алгоритма Смита-Ватермана, приведенного на Иллюстрации 2.

№	выравнивание
1	F E F E

Вывод: Полученные выравнивания имеют в целом не большую корреляцию с выравниваниями, полученными програмно (лучше -для needle, ведь тут одно из кооптимальных совпало с програмным участком; хуже-для water, ведь совпадение достаточно мало), т.к. не смотря на то, что и там и там используются одинаковые алгоритмы, условия выполнения этих алгоритмов сильно отличаются (см. Таблица 1.).
